Produktkatalog

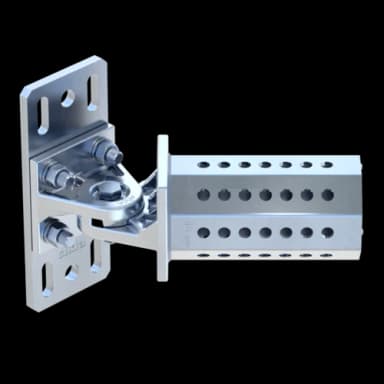

Zur Abstützung von einarmigen Auskragungen mit dem Trägersystem siFramo 100 an Stahlträgern mit Flanschbreiten zwischen 80 und 300 mm. sowie zur Versteifung von Rahmenkonstruktionen. Der Winkel a ist zwischen 25° und 155° stufenlos variierbar.

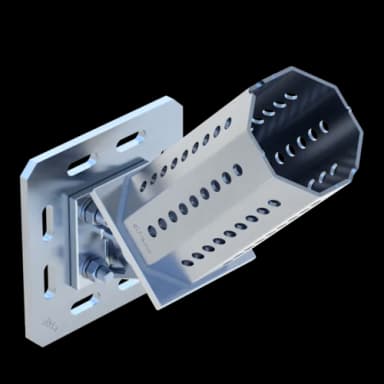

Zur Abstützung von einarmigen Auskragungen in Verbindung mit dem Trägersystem siFramo 100/160 sowie zur Versteifung von Rahmenkonstruktionen.
Der Winkel α ist zwischen 25° und 155° stufenlos variierbar.

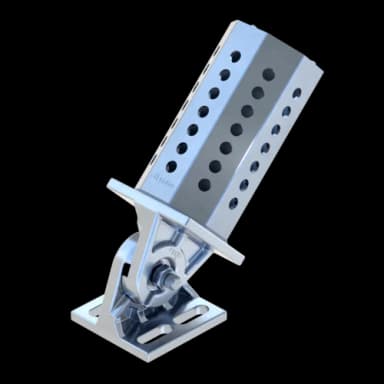

Zur Abstützung von einarmigen Auskragungen in Verbindung mit dem Trägersystem siFramo 80 sowie zur Versteifung von Rahmenkonstruktionen. Der Winkel a ist zwischen 25° und 155° stufenlos variierbar.

Zur Abstützung von einarmigen Auskragungen in Verbindung mit dem Trägersystem siFramo 80 sowie zur Versteifung von Rahmenkonstruktionen. Der Winkel a ist zwischen 25° und 155° stufenlos variierbar.

Zur Abstützung von einarmigen Auskragungen in Verbindung mit dem Trägersystem siFramo 100 sowie zur Versteifung von Rahmenkonstruktionen. Beim Typ F 100 - F 80 wird ein Trägerprofil TP F 80 zur Aussteifung verwendet. Beim Typ F 100 - F 100 ein Trägerprofil TP F 100. Der Winkel a ist zwischen 25° und 155° stufenlos variierbar.

Zur Abstützung von einarmigen Auskragungen in Verbindung mit dem Trägersystem siFramo 100 sowie zur Versteifung von Rahmenkonstruktionen. Beim Typ F 100 - F 80 wird ein Trägerprofil TP F 80 zur Aussteifung verwendet. Beim Typ F 100 - F 100 ein Trägerprofil TP F 100. Der Winkel a ist zwischen 25° und 155° stufenlos variierbar.

Auflageblech für Gitterroste in Kombination mit Sikla Komponenten auf Stahlträger. Das Auflageblech wird an den Stahlträger geklemmt und schließt den Spalt zwischen der Grundplatte und dem ausgeschnittenen Gitterrost. So wird eine Durchfallsicherung erzeugt und angeschweißte Aufkantungen am Gitterrostrand entfallen.

Gleitsatz in massiver Ausführung für Einzel- und Doppelhalterung zur Montage auf dem siFramo Trägerprofil TP F 80. Der 1/2'-Anschluss ermöglicht eine direkte Anbindung der Rohrschelle Stabil I-1/2' mittels Gewinderohr ohne weitere Adaptionsteile.

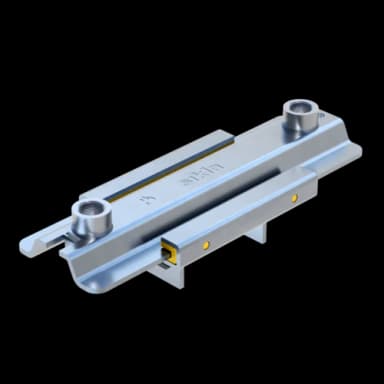

Gleitsatz für Einzel- oder Doppelhalterung an Trägerprofil TP F 80. Variable Anschlussmöglichkeit der Rohrschelle über 2G-Anschlussmutter oder in Kombination mit entsprechendem Adapter.

Gleitsatz in massiver Ausführung für Einzel- und Doppelhalterung zur Montage auf siFramo Trägerprofilen TP F 100. Der 1/2'-Anschluss ermöglicht eine direkte Anbindung der Rohrschelle Stabil I-1/2' mittels Gewinderohr ohne weitere Adaptionsteile.

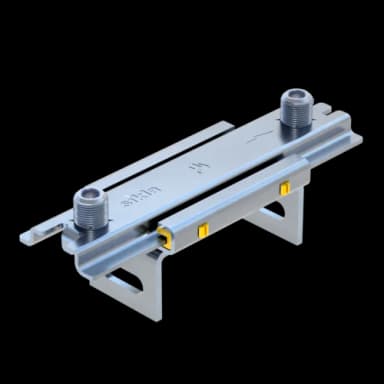

Gleitsatz für Doppelhalterung an Trägerprofil TP F 100. Variable Anschlussmöglichkeit der Rohrschelle über 2G-Anschlussmutter oder in Kombination mit entsprechendem Adapter.

Halterung zur Befestigung von Rohrschellen und versorgungstechnischen Anlagen mittels Gewinderohren an das Trägerprofil TP F 80 bzw. Schienensystem.

Halterung zur Befestigung von Rohrschellen mittels Gewinderohr 1/2' oder über Gewindeanschluss M10 bis M16 an Trägerprofil TP F 80. Die ST-Variante ist in massiver Ausführung und nur für die Rohrschellenabindung mittels Gewinderohre vorgesehen.

Halterung zur Befestigung von Rohrschellen mittels Gewinderohr 1/2' oder über Gewindeanschluss M10 bis M16 an Trägerprofil TP F 100. Die ST-Varianten sind in massiver Ausführung und nur für die Rohrschellenabindung mittels Gewinderohren vorgesehen.

Ideal zur Erstellung von Decken-/Bodenstielen sowie Trassen in Verbindung mit dem Trägerprofil TP F 80. Neben der direkten Befestigung am Baukörper ermöglichen entsprechend abgestimmte Plattengrößen eine umgehende Anbindung an unterschiedlichste Flanschbreiten. Wird eine Anbindung unmittelbar nahe zur Grundplatte angestrebt, so ist die Variante WBD F 80-T zu verwenden, die aufgrund der Achtkantverbindung eine maximale Ausnutzung der Trassenbreite ohne störende Schrauben oder Platten ermöglicht.

Ideal zur Erstellung von Decken-/Bodenstielen sowie Trassen in Verbindung mit dem Trägerprofil TP F 100. Neben der direkten Befestigung am Baukörper ermöglichen entsprechend abgestimmte Plattengrößen eine umgehende Anbindung an unterschiedlichste Flanschbreiten. Wird eine Anbindung unmittelbar nahe zur Grundplatte angestrebt, so ist die Variante WBD F 100-T zu verwenden, die aufgrund der Achtkantverbindung eine maximale Ausnutzung der Trassenbreite ohne störende Schrauben oder Platten ermöglicht.

Hängeplatte als Anschluss an vorhandene Konstruktionen des Systems siFramo 80. Die Hängeplatte dient als Basiselement für die weitere Anbindung der Sikla Lastkette mittels Verbindungsteile-Set LKV in den Größen M10 bis M16 und Rohrschelle Stabil Form C LK.

Hängeplatte als Anschluss an vorhandene Konstruktionen des Systems siFramo 100. Die Hängeplatte dient als Basiselement für die weitere Anbindung der Sikla Lastkette mittels Verbindungsteile-Set LKV in den Größen M10 bis M16 und Rohrschelle Stabil Form C LK.

Das Montageset MS 5P A4 dient zur Anbindung einer Trägerkonsole TKO, einer Schrägkonsole SKO, eines WBD-Halters oder eines Gelenks GE F an einen Trägerflansch.

Das Montageset MS 5P MA dient zur Anbindung einer Trägerkonsole TKO, einer Schrägkonsole SKO, eines WBD-Halters oder eines Gelenks GE F an einen Trägerflansch. Die Anschlagplatte hilft bei der fachgerechten Montage.

Das Montageset MS 5P dient zur Anbindung einer Trägerkonsole TKO, einer Schrägkonsole SKO, eines WBD-Halters oder eines Gelenks GE F an einen Trägerflansch.

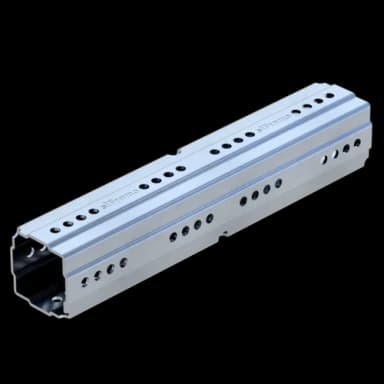

Flexibles Verbindungselement für Trägerprofile TP F 80, insbesondere zur Verlängerung bei senkrechter Einbaulage. Bei Verlängerung waagerechter Profile ist das zulässige Biegemoment an der Verbindungsstelle ähnlich wie bei Schienenkupplungen zu beachten.

Flexibles Verbindungselement für Trägerprofile TP F 100, insbesondere zur Verlängerung bei senkrechter Einbaulage. Bei Verlängerung waagerechter Profile ist das zulässige Biegemoment an der Verbindungsstelle, ähnlich wie bei Schienenkupplungen, zu beachten.

Ermöglicht die Kompatibilität der Sikla Montageschienen 41/41 bzw. 41/41 D mit dem Trägerprofil F 80. Einfachste Herstellung von Trassen oder Konstruktionen, optional mit weiteren Teilen des Montagesystems siConnect. Dank der Pressix CC-Technologie kann das Schienenprofil direkt mit dem Schienenadapter verbunden werden.
