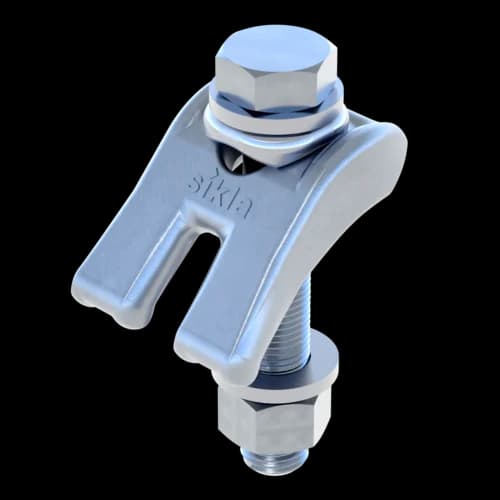

Montageset MS 5P A4

Gruppe: 1778

Dies ist ein Ersatz für Old Productname (Artikel-Nr. 123456).

Dient zur Anbindung einer Trägerkonsole TKO, Schrägkonsole SKO, eines WBD-Halters oder Gelenks GE F

Geeignet für die Befestigung an einem Trägerflansch

Bitte melden Sie sich an um Preise und Verfügbarkeiten zu sehen

Anmelden oder registrieren

Wählen Sie einen Typ

Typenübersicht
Allgemeine Informationen
Montage

Typenübersicht

Info	Typ	Gewicht	Verpackung	Artikel-Nr.
	MS 5P M12 S2 A4	0,61 kg/Stück	10 Stück	803711

	MS 5P M12 S A4	1,18 kg/Stück	10 Stück	803709

	MS 5P M16 S2 A4	1,15 kg/Set	10 Set	803801

	MS 5P M16 S A4	2,29 kg/Stück	10 Stück	803710

Montage

1. Spannpratze mit der Nase auf dem Stahlträger positionieren.

2. Auflageplatte und VA-Garnitur anbringen und entsprechend anziehen.

Die Auflageplatte sichert eine rechtwinklige Montage der Schraube und verhindert ein Verrutschen dieser oder eine Beanspruchung auf Biegung. In Verbindung mit der VA-Garnitur ist eine kontinuierliche und planbare Vorspannkraft sichergestellt

Info	Typ	Gewicht	Verpackung	Artikel-Nr.
	MS 5P M12 S2 A4	0,61 kg/Stück	10 Stück	803711

	MS 5P M12 S A4	1,18 kg/Stück	10 Stück	803709

	MS 5P M16 S2 A4	1,15 kg/Set	10 Set	803801

	MS 5P M16 S A4	2,29 kg/Stück	10 Stück	803710

Allgemeine Informationen

Das Montageset MS 5P A4 dient zur Anbindung einer Trägerkonsole TKO, einer Schrägkonsole SKO, eines WBD-Halters oder eines Gelenks GE F an einen Trägerflansch.

Technische Daten

Material Grundkörper	Edelstahl A4
Korrosionsschutzklasse	CRC II – III (C4 – C5 nach DIN EN ISO 12944-2)

Lastwerte

Typ	-V_Y,Gebr	V_Y,Gebr	-V_Z,Gebr	V_Z,Gebr
MS 5P M12 S2 A4	17,60 kN	17,60 kN	8,10 kN	8,10 kN
MS 5P M12 S A4	17,60 kN	17,60 kN	8,10 kN	8,10 kN
MS 5P M16 S2 A4	19,80 kN	19,80 kN	8,40 kN	8,40 kN
MS 5P M16 S A4	19,80 kN	19,80 kN	8,40 kN	8,40 kN

Die Angaben beziehen sich auf den ungünstigsten Fall bei Flanschdicken 30 mm (M12) bzw. 40 mm (M16) sowie einem Haftreibungskoeffizient µHaft = 0,20
Eine ggf. einwirkende Zugkraft Fy wurde nicht berücksichtigt.
