Gleitsatz GS F 80 1G HCP

Gruppe: A436

Massiver Gleitsatz für Einzel- und Doppelhalterung zur Montage auf dem siFramo Trägerprofil TP F 80

Direkte Anbindung der Rohrschelle Stabil I-1/2' über 1/2'-Anschluss ohne zusätzliche Adaptionsteile

Wählen Sie einen Typ

Typenübersicht
Allgemeine Informationen
Montage

Typenübersicht

Allgemeine Informationen

Gleitsatz in massiver Ausführung für Einzel- und Doppelhalterung zur Montage auf dem siFramo Trägerprofil TP F 80. Der 1/2'-Anschluss ermöglicht eine direkte Anbindung der Rohrschelle Stabil I-1/2' mittels Gewinderohr ohne weitere Adaptionsteile.

Zertifizierung

Technische Daten

Zulässige Langzeit-Temperatur

130 °C

Gleitreibungszahl μ	0,15
Haftreibungszahl μ₀	0,2

Material Grundkörper	Stahl
Material Gleitkörper	PA GF
Oberfläche	HCP
Korrosionsschutzklasse	C4

Lastwerte

Typ	-V_Z,Gebr	V_Z,Gebr
GS F 80 1G HCP	5,40 kN	17,00 kN

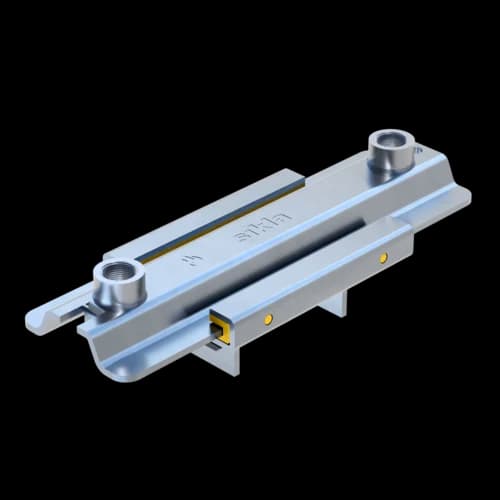

GS F 80 1G2 HCP	8,40 kN	12,00 kN

Software

Dieses Produkt ist in der folgenden Software verfügbar.

Montage

Befestigung an Trägerprofil TP F mittels zwei Formlockschrauben FLS F.

Info	Typ	max. Hebelarm	max. Gleitweg	Gewindeanschluss	Gewicht	Verpackung	Artikel-Nr.
	GS F 80 1G HCP	200,00 mm	100,00 mm	1/2"	1,37 kg/Stück	10 Stück	113885

	GS F 80 1G2 HCP	300,00 mm	135,00 mm	1/2"	1,8 kg/Stück	10 Stück	113886

Info	Typ	max. Hebelarm	max. Gleitweg	Gewindeanschluss	Gewicht	Verpackung	Artikel-Nr.
	GS F 80 1G HCP	200,00 mm	100,00 mm	1/2"	1,37 kg/Stück	10 Stück	113885

	GS F 80 1G2 HCP	300,00 mm	135,00 mm	1/2"	1,8 kg/Stück	10 Stück	113886
