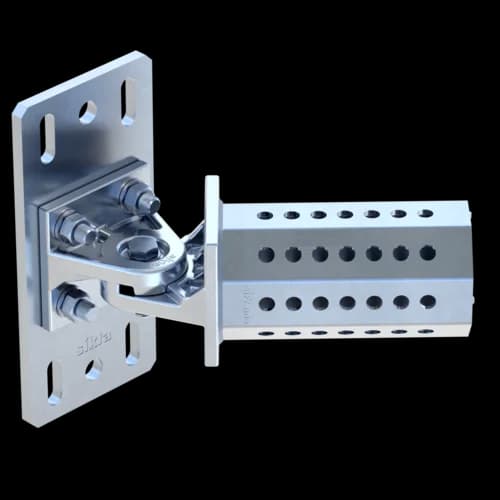

Gelenk GE F100 q HCP

Gruppe: A437

Zur Abstützung von einarmigen Auskragungen in Verbindung mit dem Trägersystem siFramo 100 sowie zur Versteifung von Rahmenkonstruktionen

Beim Typ F 100 - F 80 wird ein Trägerprofil TP F 80 zur Aussteifung verwendet, beim Typ F 100 - F 100 ein Trägerprofil TP F 100

Der Winkel a ist zwischen 25° und 155° stufenlos variierbar

Wählen Sie einen Typ

Typenübersicht
Allgemeine Informationen
Montage

Typenübersicht

Allgemeine Informationen

Zur Abstützung von einarmigen Auskragungen in Verbindung mit dem Trägersystem siFramo 100 sowie zur Versteifung von Rahmenkonstruktionen. Beim Typ F 100 - F 80 wird ein Trägerprofil TP F 80 zur Aussteifung verwendet. Beim Typ F 100 - F 100 ein Trägerprofil TP F 100. Der Winkel a ist zwischen 25° und 155° stufenlos variierbar.

Zertifizierung

Technische Daten

Material Grundkörper	Stahl
Oberfläche	HCP
Korrosionsschutzklasse	C4

Lastwerte

Typ	-V_X,Gebr	V_X,Gebr
GE-Q F100-F 80 HCP	16,50 kN	16,50 kN
GE-Q F100-F100 HCP	16,50 kN	16,50 kN

Die angegebenen Lastwerte sind Design-Lasten Rd und beinhalten einen Teilsicherheitsbeiwert γM2 = 1,25 (DIN EN 1993-1-8:2025-04, Tab. 4.1) Auf der Einwirkungsseite ist ein Teilsicherheitsbeiwert von γG = 1,35 (DIN EN 1990:2021-10, Tab. A1.2(B)) für ständige Einwirkungen zu berücksichtigen.

Software

Dieses Produkt ist in der folgenden Software verfügbar.

Montage

Die Befestigung der Gelenke an das Trägerprofil TP F 100 erfolgt über 4 Formlockschrauben FLS F an der Grundplatte. Das auf dem Achtkant aufgesteckte Trägerprofil TP F 80 oder TP F 100 (je nach Gelenktyp) wird ebenso mit 4 Formlockschrauben befestigt, so dass insgesamt 8 Formlockschrauben benötigt werden. Die Sägelänge des Stützprofils kann unter Verwendung der unten aufgeführten Tabelle ermittelt werden. Nach erfolgter Montage im gewünschten Winkel muss die Schraubengarnitur im Gelenk mit 40 Nm angezogen werden
