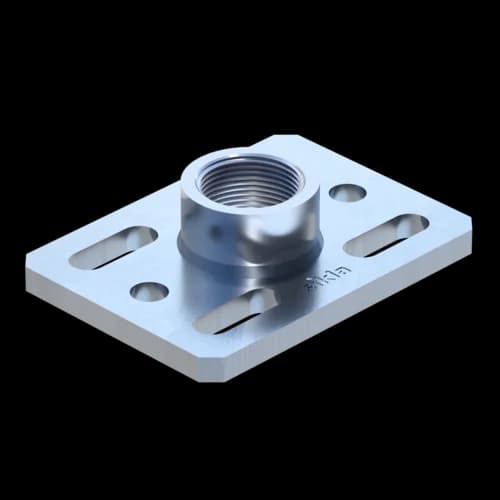

F 80 -Stabil 1"
F 80 - Stabil 1/2"

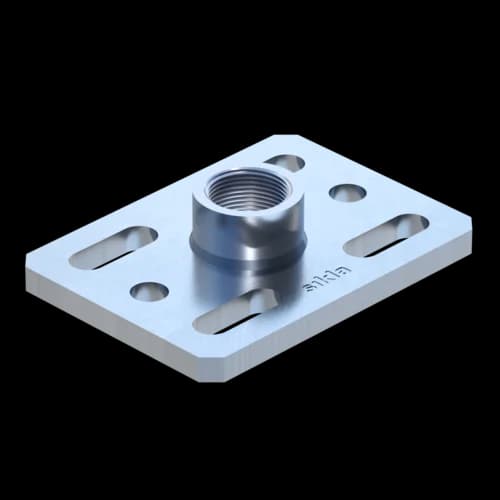

F 80 - Stabil 3/4"
Gruppe: 1227
Halterung zur Befestigung von Rohrschellen und versorgungstechnischen Anlagen über Gewinderohre am Trägerprofil TP F 80 oder Schienensystem
Bitte melden Sie sich an um Preise und Verfügbarkeiten zu sehen
Formschlüssige Anbindung an das Trägerprofil F 80 mit 4 Formlockschrauben FLS F 80. Anbindung an das Schienensystem mit Gewindeplatte CC 41 und Sechskantschrauben. Die Grundplatte ist durch die beiden Bohrungen auch für Betonbefestigungen geeignet.
Info | Typ | Gewicht | Verpackung | Artikel-Nr. | Preis | |
| GPL F 80 STABIL 1/2'' | 0,5 kg/Stück | 25 Stück | 451280 | bitte einloggen | ||
| GPL F 80 STABIL 3/4'' | 0,5 kg/Stück | 25 Stück | 451281 | bitte einloggen | ||
| GPL F 80 STABIL 1'' | 0,5 kg/Stück | 25 Stück | 451282 | bitte einloggen | ||
Halterung zur Befestigung von Rohrschellen und versorgungstechnischen Anlagen mittels Gewinderohren an das Trägerprofil TP F 80 bzw. Schienensystem.
Zertifizierung
Material Grundkörper | Stahl |
Oberfläche | galvanisch verzinkt (Fe//Zn) |
Korrosionsschutzklasse | C2 |
Typ | -VX,Gebr | VX,Gebr | -VY,Gebr | VY,Gebr | -VZ,Gebr |
GPL F 80 STABIL 1/2'' | 13,00 kN | 13,00 kN | 13,00 kN | 13,00 kN | 18,00 kN |
GPL F 80 STABIL 3/4'' | 13,00 kN | 13,00 kN | 13,00 kN | 13,00 kN | 18,00 kN |
GPL F 80 STABIL 1'' | 13,00 kN | 13,00 kN | 13,00 kN | 13,00 kN | 18,00 kN |

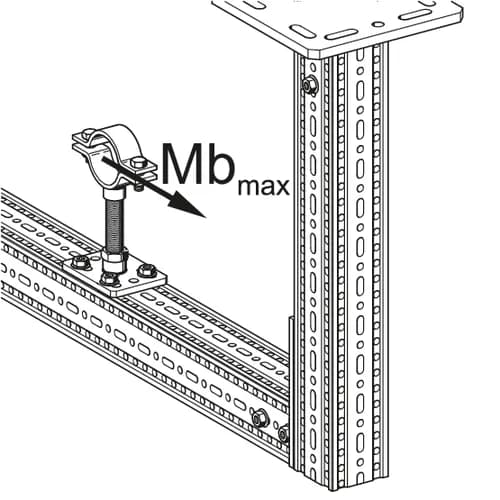

Typ | Zulässiges Biegemoment Mb,zul |
GPL F 80 STABIL 1/2'' | 53 Nm |
GPL F 80 STABIL 3/4'' | 138 Nm |
GPL F 80 STABIL 1'' | 277 Nm |
Maßgebend für das zul. Biegemoment ist das eingesetzte Gewinderohr. Weitere Einflüsse aus der Befestigung (Anker) sind zu berücksichtigen.
