Hängeplatte HP F100 HCP
Gruppe: A299
Hängeplatte als Anschluss an bestehende Konstruktionen des Systems siFramo 100
Basiselement für die Anbindung der Sikla Lastkette mittels Verbindungsteile-Set LKV (M10–M16) und Rohrschelle Stabil Form C LK
Typenübersicht
Allgemeine Informationen

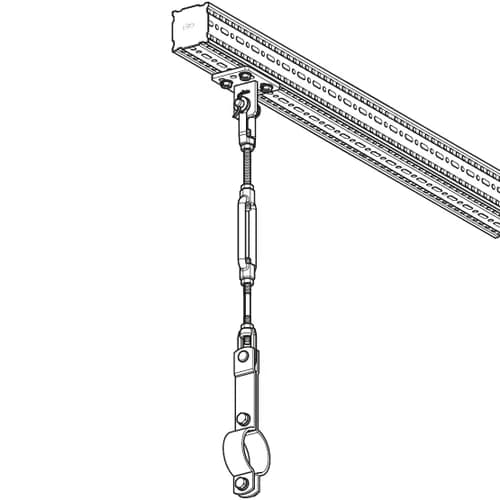

Hängeplatte als Anschluss an vorhandene Konstruktionen des Systems siFramo 100. Die Hängeplatte dient als Basiselement für die weitere Anbindung der Sikla Lastkette mittels Verbindungsteile-Set LKV in den Größen M10 bis M16 und Rohrschelle Stabil Form C LK.
Zertifizierung
Technische Daten
Material Grundkörper | Stahl |
Oberfläche | HCP |
Korrosionsschutzklasse | C4 |
Lastwerte
Typ | -VZ,Gebr |
HP F100 - A M10 HCP | 11,20 kN |
HP F100 - A M12 HCP | 12,10 kN |
HP F100 - A M16 HCP | 12,50 kN |
HP F100 - B M10 HCP | 11,20 kN |
HP F100 - B M12 HCP | 12,10 kN |
HP F100 - B M16 HCP | 12,50 kN |
Die Anforderungen an die Ausführung und Konstruktion der Bauteile, deren Auslegung sowie deren Nachweise und Belastungsprüfungen erfolgten in Anlehnung an die Richtlinien VGB R 510 L Teil I, KTA 3205.3 sowie an die DIN EN 13480-3.
Software
Dieses Produkt ist in der folgenden Software verfügbar.
Montage

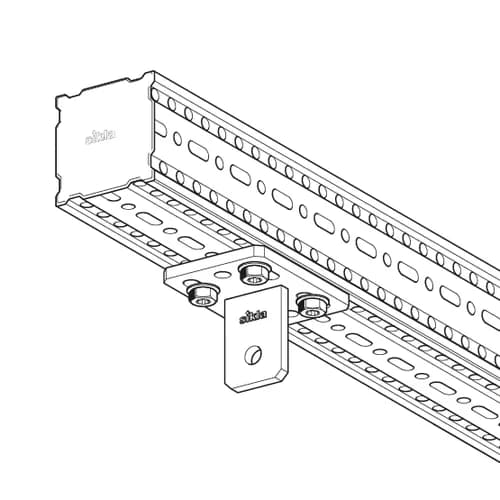

Die Hängeplatte HP F 100 wird mit 4 Formlockschrauben FLS F an der siFramo 100 Konstruktion verschraubt. Als weitere Option kann die Hängeplatte mittels 2 Schwerlastankern M10 als Abhängung an Betondecken verwendet werden.

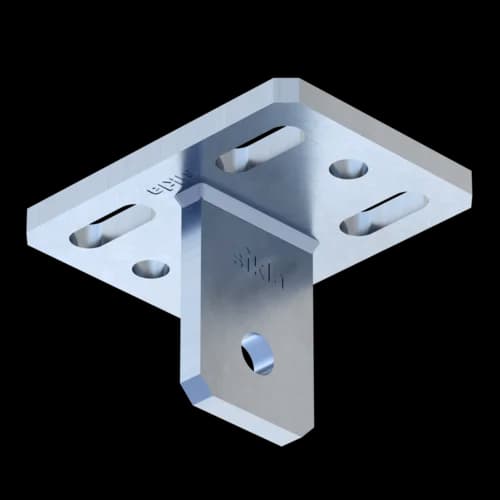

Typ A: Lastkette verläuft quer zum Träger

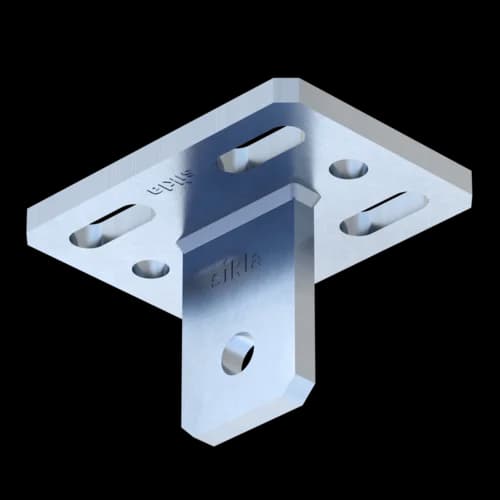

Typ B: Lastkette verläuft längs zum Träger
