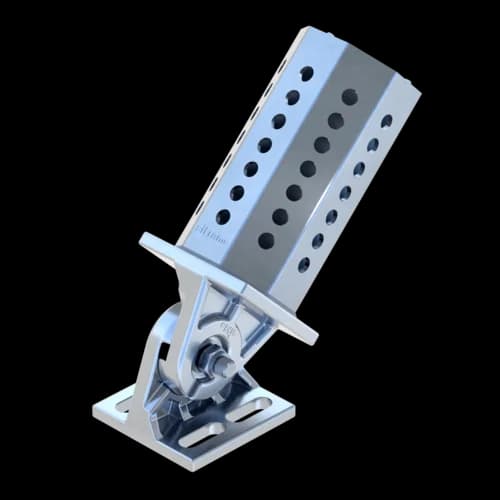

Gelenk GE F 80 - 80 HCP
Gruppe: A437
Dies ist ein Ersatz für Old Productname (Artikel-Nr. 123456).
Zur Abstützung von einarmigen Auskragungen in Verbindung mit dem Trägersystem siFramo 80 sowie zur Versteifung von Rahmenkonstruktionen
Der Winkel a ist zwischen 25° und 155° stufenlos variierbar
Bitte melden Sie sich an um Preise und Verfügbarkeiten zu sehen
Anmelden oder registrierenTypenübersicht
Allgemeine Informationen
Zur Abstützung von einarmigen Auskragungen in Verbindung mit dem Trägersystem siFramo 80 sowie zur Versteifung von Rahmenkonstruktionen. Der Winkel a ist zwischen 25° und 155° stufenlos variierbar.
Zertifizierung
Technische Daten
Material Grundkörper | Stahl |
Oberfläche | HCP |
Korrosionsschutzklasse | C4 |
Lastwerte
Typ | -VX,Gebr | VX,Gebr |
GE F 80-F 80 HCP | 13,70 kN | 13,70 kN |
Die angegebenen Lastwerte sind Design-Lasten Rd und beinhalten einen Teilsicherheitsbeiwert γM2 = 1,25 (DIN EN 1993-1-8:2025-04, Tab. 4.1)
Auf der Einwirkungsseite ist ein Teilsicherheitsbeiwert von γG = 1,35 (DIN EN 1990:2021-10, Tab. A1.2(B)) für ständige Einwirkungen zu berücksichtigen.
Software
Dieses Produkt ist in der folgenden Software verfügbar.
Montage
Die Befestigung der Gelenke an das Trägerprofil TP F 80 erfolgt über 4 Formlockschrauben FLS F an der Grundplatte. Das auf dem Achtkant aufgesteckte Stützprofil TP F 80 wird ebenso mit 4 Formlockschrauben befestigt, so dass insgesamt 8 Formlockschrauben benötigt werden. Die Sägelänge des Stützprofils kann unter Verwendung der unten aufgeführten Tabelle ermittelt werden.
Nach erfolgter Montage im gewünschten Winkel muss die Schraubengarnitur im Gelenk mit 40 Nm angezogen werden.
