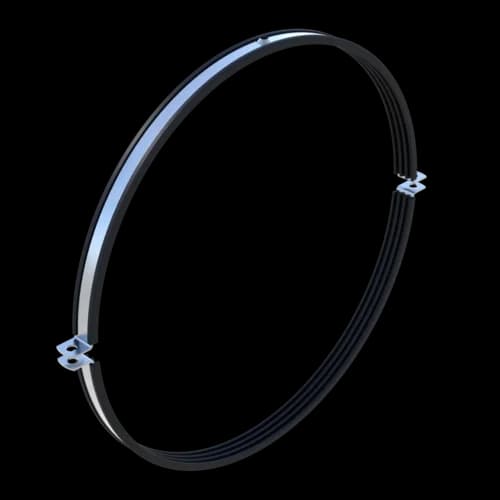

Lüftungsschelle PLU mE

Typenübersicht

Info	Typ	Spannbereich max	DN	Gewicht	Verpackung	Artikel-Nr.
	PLU ME DN 560	567,00 mm	DN 560	1,303 kg/Stück	1 Stück	190181

	PLU ME DN 600	609,00 mm	DN 600 (24")	1,396 kg/Stück	1 Stück	190199

	PLU ME DN 630	639,00 mm	DN 630	1,462 kg/Stück	1 Stück	190208

	PLU ME DN 710	719,00 mm	DN 710	1,64 kg/Stück	1 Stück	190217

	PLU ME DN 800	809,00 mm	DN 800 (32")	1,839 kg/Stück	1 Stück	190226

	PLU ME DN 900	909,00 mm	DN 900 (36")	2,061 kg/Stück	1 Stück	190235

	PLU ME DN 1000	1.012,00 mm	DN 1000 (40")	3,514 kg/Stück	1 Stück	190244

	PLU ME DN 1120	1.132,00 mm	DN 1120	3,921 kg/Stück	1 Stück	190253

	PLU ME DN 1250	1.261,00 mm	DN 1250	4,359 kg/Stück	1 Stück	190262

Allgemeine Informationen

Rohrschelle zur Befestigung von Wickelfalzrohren nach DIN 24145 für Lüftungsanlagen im Industriebereich. Geeignet für schallentkoppelte Rohrbefestigung auch bei Schallschutzanforderungen nach DIN 4109.

Zertifizierung

Technische Daten

max. Temperatur	110 °C
min. Temperatur	-50 °C

Material Grundkörper	Stahl
Material Dämmkörper	SBR/EPDM
Oberfläche	bandverzinkt
Korrosionsschutzklasse	C2

Lastwerte

Typ	-V_Z,Gebr
PLU ME DN 560	1,50 kN
PLU ME DN 600	1,50 kN
PLU ME DN 630	1,50 kN
PLU ME DN 710	1,50 kN
PLU ME DN 800	1,50 kN
PLU ME DN 900	1,50 kN
PLU ME DN 1000	2,50 kN
PLU ME DN 1120	2,50 kN
PLU ME DN 1250	2,50 kN

Software

Dieses Produkt ist in der folgenden Software verfügbar.

Montage

Empfohlen wird grundsätzlich Die beidseitige Befestigung an Gewindestäben.
