Universell einsetzbares Schalldämmelement für höhere Lasten. Geeignet für schallentkoppelte Befestigungen bei Schallschutzanforderungen auch nach DIN 4109. Besonders geeignet für die Entkopplung von Konstruktionen aus Montageschienen 41 oder direkt von Geräten z. B. Pumpen oder Ventilatoren.

Anschlusselement für Sikla Rohrschellen Stabil D-3G ab 31 mm (mit Einlage ab 24 mm) und Stabil D-A bis 303 mm zum Abhängen weiterer Rohrschellen.

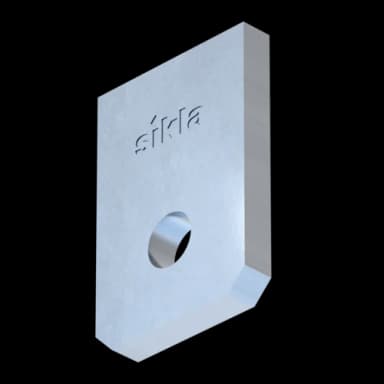

Anschweißlasche als Baukörperanschluss an vorhandene Stahlprofile und Stahlplatten. Die Lasche dient als Basiselement für die weitere Anbindung der Sikla Lastkette mittels Verbindungsteile-Set LKV in den Größen M10 bis M16 und Rohrschelle Stabil Form C LK. In Verbindung mit den Sikla Schweißplatten SPL können individuelle Hängeplatten bedarfsgerecht durch Schweißung auf der Baustelle erstellt werden.

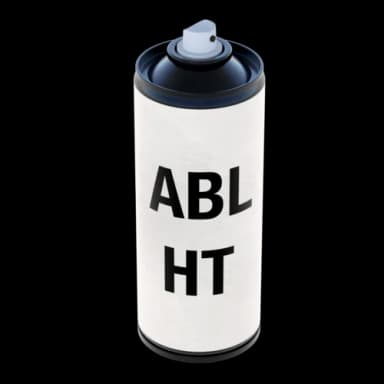

Das ABL HT Spray dient zur Ausbesserung von Kratzern oder kleinen Fehlstellen bei Sikla Hochtemperatur (HT) Rohrlagern. Es ist ein schnelltrocknender, hochdeckender Speziallack mit ausgezeichneter Haftung.

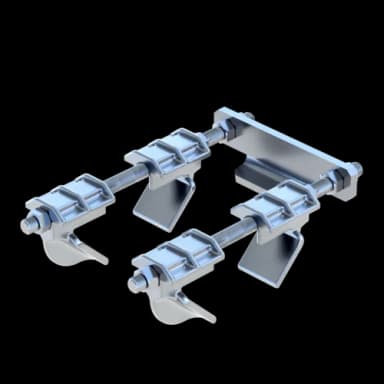

Modifikation der Simotec Loslager zu einem einseitigen Axialstopp auf Stahlträgern. Das Lager kann sich weiterhin in Rohrachsrichtung bewegen und wird lediglich in einer Richtung gezielt limitiert. Hierdurch wird ein definierter Gleitweg gewährleistet.

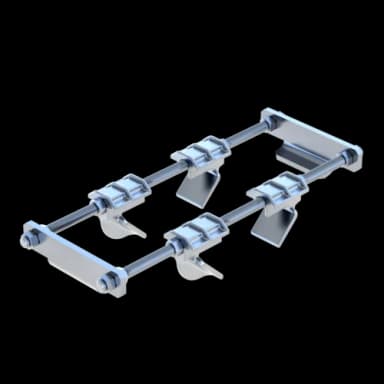

Modifikation der Simotec Loslager zu einem zweiseitigen variabeln Axialstopp auf Stahlträgern. Das Lager kann sich weiterhin in Rohrachsrichtung bewegen, wird jedoch beidseitig gezielt limitiert. Hierdurch wird ein definierter Gleitweg gewährleistet.

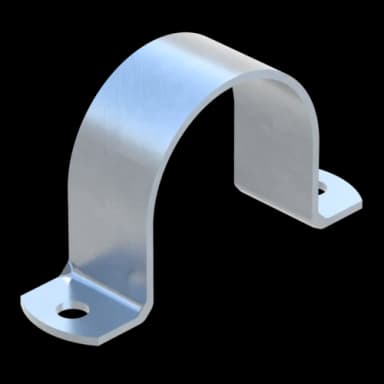

Zur Halterung aufliegender Rohrleitungen. Besonders geeignet als Alternative zum Rundstahlbügel bei Rohranordnung auf Montageschienen oder Auslegerkonsolen. Bei Befestigung mittels Hakenkopfschrauben HZ kann deren Unterlegscheibe sinnvoll zwischen Montageschiene und Bügelschelle eingesetzt werden. Abmessungen und Querschnitte entsprechen den Vorschriften des VdS. Damit ist die Bügelschelle für den Einsatz in Sprinkler- und CO _2 -Anlagen geeignet

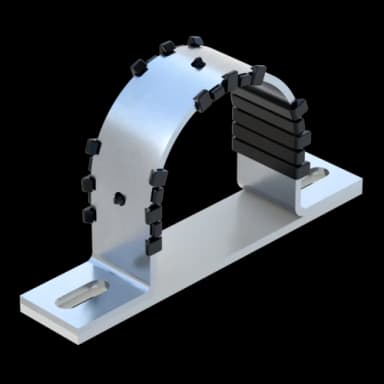

Führungslager zur Montage auf siFramo Trägerprofilen, Montageschienen 41 und Stahlträgern (H-, I- und Doppel-U) für die Halterung aufliegender Rohrleitungen. Als Alternative zu Rundstahlbügeln eignet sich diese Bügelschelle zur direkten Montage auf der Unterkonstruktion. Die Gleitplatte reduziert die Reibung zwischen Rohr und Unterkonstruktion. Eine galvanische Trennung zwischen Rohr und Bügelschelle sowie Unterkonstruktion wird durch die Kunststoff-Einlage und Gleitplatte erreicht, so dass z. B. auch VA-Rohre befestigt werden können.

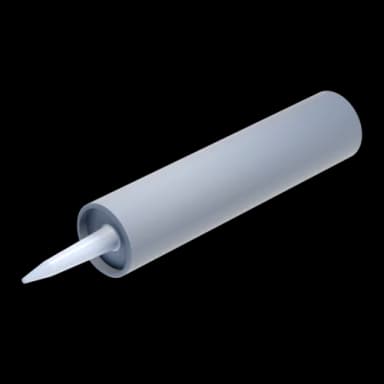

Zur diffusionsdichten Montage der Sikla Festpunkt-Kälteschelle.

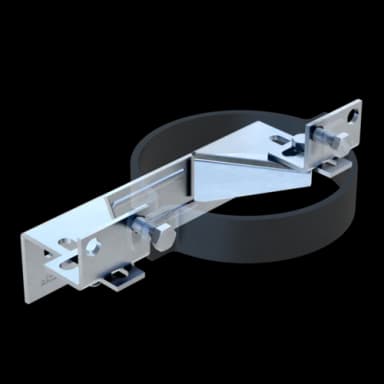

Die Fallrohrkonsole SFK ist durch ihre flexible Anpassungsmöglichkeit für Fallrohre der Größe DN 100 bis DN 150 einsetzbar - eine Konsole für drei Nennweiten! Zur Komplettierung empfehlen wir die Sikla Rohrschelle Stabil D-A. Die Fallrohrkonsole SFK lässt sich horizontal in 2 Richtungen verstellen, so dass die genaue, spannungsfreie Führung der Fallrohre gewährleistet ist. Werden Fallrohrstützen aus dem Programm der Rohrlieferanten eingesetzt, so sind Gummiringe zur Dämmung beigelegt. Bei höheren Anforderungen im Schallschutz empfehlen wir, die Rohrschelle Stabil D-A mit Profilgummi auszulegen.

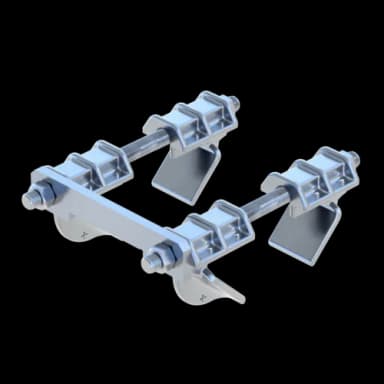

Festpunkt zur Befestigung von Rohrleitungen aus Stahl oder Edelstahl der Nennweiten DN 15 bis DN 300 auf Stahlträgern der Flanschbreite 80 - 300 mm und maximaler Flanschdicke von 20 mm. Ab DN 65 ändert sich die Baugruppe in ihrer Ausführung.

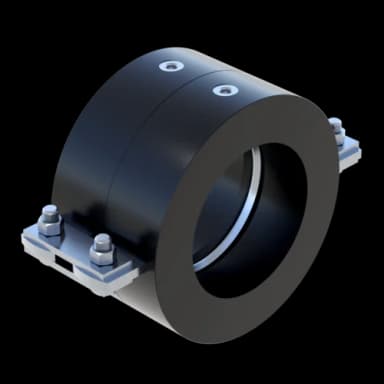

Festpunkt-Kälterohrschelle zur Aufnahme von Lasten in axialer Richtung. Besonders geeignet als Tragschelle für Steigleitungen aus Stahl. Die Übertragung der axialen Kräfte erfolgt über einen auf dem Rohr verschweißten Druckring aus Stahl. Die auftretenden Festpunktkräfte werden über den Schellenkörper auf die Befestigungspunkte übertragen.

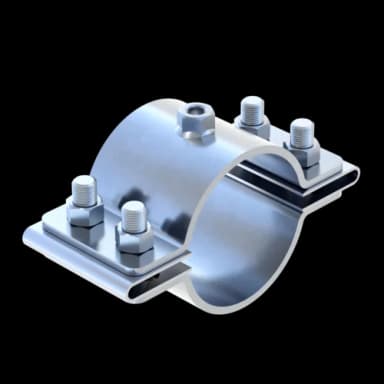

Die Festpunktschelle FS ist das Herzstück einer Festpunktkonstruktion in Bock-Anordnung. Zur Komplettierung sind ein Verbindungspaket (mit oder ohne Schallschutz) sowie 4 Stützen (Sikla Gewinderohre oder -stäbe) notwendig. Zur fachgerechten Dimensionierung dieser Komponenten entsprechend der Festpunktbelastung (bis zu 25 kN mit Schallschutz oder bis zu 35 kN ohne Schallschutz) bitte direkt an Sikla Mitarbeiter wenden. Die symmetrische Bauweise ermöglicht die Aufnahme axialer Rohrkräfte in beiden Richtungen. Die zentrisch aufgeschweißte Mutter M16 bietet weitere Anbindungsmöglichkeiten.

Modifikation der siMotec Loslager zu Festpunktlagern auf Stahlträgern mit Flanschbreiten von 80 bis 300 mm.

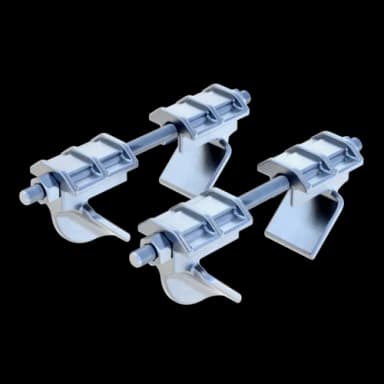

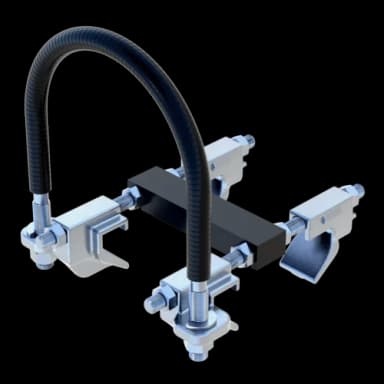

Führungslager zur Befestigung von Rohrleitungen aus Stahl oder Edelstahl der Nennweiten DN 15 bis DN 300 auf Stahlträgern der Flanschbreite 80 - 300 mm und maximaler Flanschdicke von 20 mm. Ab DN 65 ändert sich die Baugruppe in ihrer Ausführung.

Zur Erweiterung von siMotec Loslagern zu Führungslagern auf Stahlträgern mit Flanschbreiten von 80 bis 300 mm.

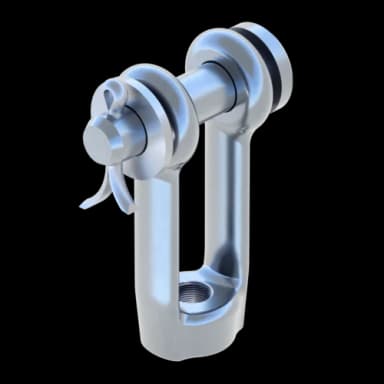

Gewindebügel für die Errichtung von Abspannungen und Windverbänden z. B. im System siFramo als Zugstab zur Abtragung von Lasten/Einwirkungen.

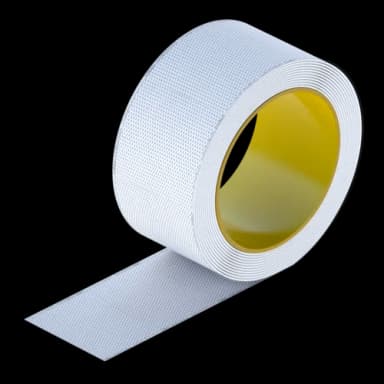

Einlage für Rohrschellen zur thermischen und galvanischen Trennung (Vermeidung von Kontaktkorrosion). Das Glasgewebeband ist gemäß DIN 12111 nach der Beständigkeit gegen Wasser in die hydrolytische Klasse I (beste Klasse) eingestuft. Somit weist das Glasgewebeband gegenüber sauren und neutralen Lösungen eine sehr gute chemische Beständigkeit auf.

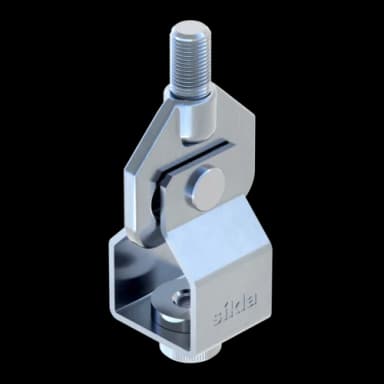

Dieses Pendel-Gleitelement ist höhenregulierbar und kann im gesamten Anlagenbau eingesetzt werden. Das Gleitelement J ist direkt an der Decke oder an der Sikla Montageschiene zu montieren. Die Gleitrolle im Hängerteil garantiert ein sauberes, ruckfreies und geräuscharmes Gleiten.

Das Gleitelement LC ist direkt an der Decke oder an der Sikla Montageschiene zu montieren. Das Gleitelement gestattet der Rohrleitung neben der axialen Längenänderung auch geringe seitliche Verschiebungen durch Pendelwirkung. Die Gleitrolle garantiert ein ruckfreies und geräuscharmes Gleiten. Der Typ LC-A ist für Isolierstärken bis 25 mm geeignet.

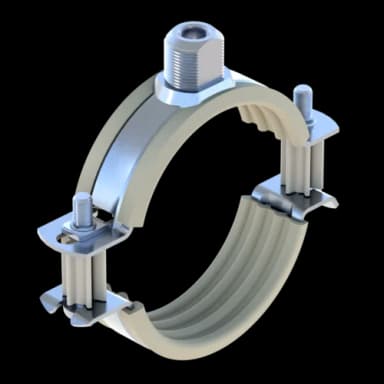

Zweiteilige Gelenkrohrschelle mit Schnellverschluss zur Montage von beschichteten und unbeschichteten Kunststoffrohren. Gleitlager für sanftes, geräuschloses Gleiten. Keine Diffusion von Weichmachern aus dem Einlagenmaterial in das Kunststoffrohr. Das Gleiten kann durch Entfernung der Distanzringe unterbunden werden. Geeignet für Wand-, Decken- und Bodenmontage sowie zur schallentkoppelten Rohrbefestigung auch bei Schallschutzanforderungen nach DIN 4109. Der formschlüssige Profilgummi ist zusätzlich eingeklebt. Dadurch ist er völlig verliersicher und erlaubt ein problemloses Drehen und Rutschen des Rohres bei der Montage, ohne dass sich der Gummi verklemmt. Für Leitungen > 4' empfehlen wir den Einsatz unserer Rohrschelle Stabil D-3G in Verbindung mit Gleitsatz oder Gleitelement. Anschlüsse ohne Adapter siehe Zeichnung Mit Adapter (siehe Adapter IG/IG): M12, M16, R 1/2', R 3/4' und R 1'

Gleitsatz zur Befestigung von kleinen Rohrleitungen mit Längendehnung. Platzsparend und daher auch für geringere Achsabstände von Leitungen, insbesondere in Kombination mit den Rohrschellen Ratio S und LS. Der Anschlag am Schlitten verhindert das Durchschieben der Rohrleitung und ist gleichzeitig komfortable Montagehilfe im Steigstrang. Führungssicken garantieren bei der Schienenmontage die exakte 90°-Ausrichtung des Gleitsatzes und verhindern das Verdrehen.

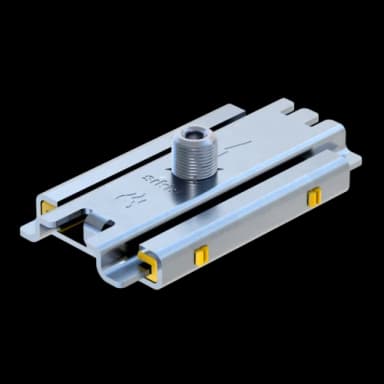

Gleitsatz für Einzel- und Doppelhalterung. Jede Kombination mit den Rohrschellen Ratio S und Stabil D-3G ist durchführbar. Variable Anschlussmöglichkeiten mit den Rohrschellen zwischen M10 und R1'. Adapter für diese Anschlussvarianten siehe Adapter IG/IG. Gleitgeräuschdämmung durch Gleitschienen aus glasfaserverstärktem Polyamid.

Gleitsatz für Einzel- und Doppelhalterung. Geeignet zur Kombination mit der Rohrschelle Stabil D-2G VA. Variable Anschlussmöglichkeiten mit den Rohrschellen zwischen M10 und R1'. Adapter für diese Anschlussvarianten siehe Adapter IG/IG VA. Gleitgeräuschdämmung durch Gleitschienen aus glasfaserverstärktem Polyamid.
