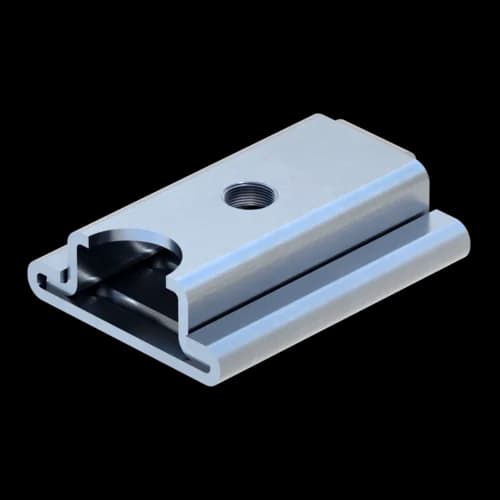

Gleitsatz GS 1G
Gruppe: 1336
Platzsparender Gleitsatz zur Befestigung von kleinen Rohrleitungen mit Längendehnung
Anschlag am Schlitten verhindert Durchschieben und erleichtert Montage im Steigstrang

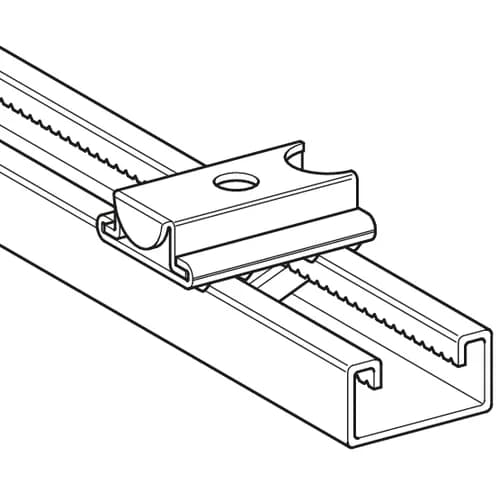

Führungssicken sichern exakte Ausrichtung und verhindern Verdrehen bei Schienenmontage
Typenübersicht
Allgemeine Informationen
Gleitsatz zur Befestigung von kleinen Rohrleitungen mit Längendehnung. Platzsparend und daher auch für geringere Achsabstände von Leitungen, insbesondere in Kombination mit den Rohrschellen Ratio S und LS. Der Anschlag am Schlitten verhindert das Durchschieben der Rohrleitung und ist gleichzeitig komfortable Montagehilfe im Steigstrang. Führungssicken garantieren bei der Schienenmontage die exakte 90°-Ausrichtung des Gleitsatzes und verhindern das Verdrehen.
Zertifizierung
Technische Daten
Gleitreibungszahl μ | 0,13 |
Haftreibungszahl μ0 | 0,15 |
Material Grundkörper | Stahl |
Oberfläche | galvanisch verzinkt (Fe//Zn) |
Korrosionsschutzklasse | C2 |
Lastwerte
Typ | -VZ,Gebr | VZ,Gebr |
GS 1G | 0,60 kN | 1,20 kN |
Typ | MX,Gebr |
GS 1G | 0,02 kNm |
