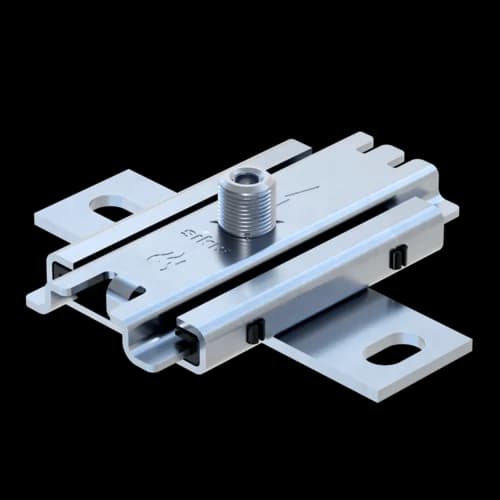

Gleitsatz GS 2G PL ULTRAglide
Gruppe: 1336
Gleitsatz zur Montage auf Sikla Montageschienen oder direkt am Baukörper, geeignet für Einzel- und Doppelhalterungen in versorgungstechnischen Anlagen
Kompatibel mit Rohrschellen Ratio S und Stabil D-3G sowie variablen Anschlussgrößen zwischen M10 und R1'
ULTRAglide Variante ermöglicht eine Halbierung der Querkraft für optimierte Trag- und Stützkonstruktionen
Typenübersicht
Allgemeine Informationen
Gleitsatz für Einzel- und Doppelhalterung in versorgungstechnischen Anlagen zur Montage auf Sikla Montageschienen oder direkt am Baukörper. Jede Kombination mit den Rohrschellen Ratio S und Stabil D-3G ist durchführbar. Variable Anschlussmöglichkeiten mit den Rohrschellen zwischen M10 und R1'. Adapter für diese Anschlussvarianten siehe Adapter IG/IG. Gleitgeräuschdämmung durch Gleitschienen aus glasfaserverstärktem Polyamid. Die Verwendung der ULTRAglide Variante ermöglicht eine Halbierung der Querkraft. So sind optimierte Trag- und Stützkonstruktionen umsetzbar.
Zertifizierung
Technische Daten
Zulässige Langzeit-Temperatur | 130 °C |
Gleitreibungszahl μ | 0,07 |
Haftreibungszahl μ0 | 0,07 |
Material Grundkörper | Stahl |
Material Gleitkörper | PA GF Nano Coat |
Oberfläche | galvanisch verzinkt (Fe//Zn) |
Korrosionsschutzklasse | C2 |
Lastwerte
Typ | -VZ,Gebr | VZ,Gebr |
GS ULTRAGLIDE 2G - PL | 0,60 kN | 1,20 kN |
GS ULTRAGLIDE 2G2 - PL | 0,60 kN | 1,20 kN |
Feuerwiderstand
Typ | FWD 30 | FWD 60 | FWD 90 | FWD 120 |
GS ULTRAGLIDE 2G - PL | 0,6 kN | 0,43 kN | 0,28 kN | 0,2 kN |
GS ULTRAGLIDE 2G2 - PL | 0,6 kN | 0,43 kN | 0,28 kN | 0,2 kN |
