Typ FP-1
Schalldämmelement SDE 2-FP 1
Gruppe: 1612
Artikel-Nr. 161071
Universell einsetzbares Schalldämmelement für höhere Lasten und Schallschutzanforderungen nach DIN 4109
Geeignet für Einzelaufhängung am Gewinderohr bis 1" und als Basis für schallgedämmte Festpunkte
Befestigung direkt am Baukörper oder an Stahlkonstruktionen sowie auf Montageschienen ab Typ 41/45 möglich
Bitte melden Sie sich an um Preise und Verfügbarkeiten zu sehen
Technische Daten

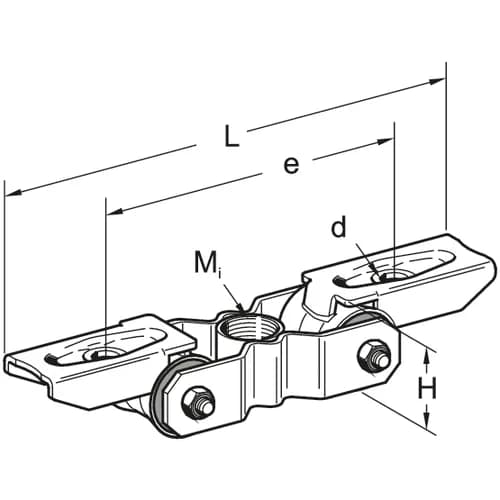

Der systemseitige Bügel ist mittels Sechskantschraube M10 einschließlich Sicherheitsmutter mit 2 baugleichen Grundkörpern komplett vormontiert.
Lastwerte
-VX,Gebr | 20,00 kN |
VX,Gebr | 20,00 kN |
-VZ,Gebr | 20,00 kN |
VZ,Gebr | 20,00 kN |
Hinweis:
Querkräfte erfordern bei Einzelaufhängungen zusätzliche Abstützungen. Dimensionierung des Ankers und weiterer Verbindungselemente beachten.
Bei Festpunkten entsprechend der Abbildung wird die Festpunktkraft durch die zulässige Biegebelastung des Gewinderohres begrenzt (Belastungsdiagramm siehe Sikla Montagetechnik).
Technische Daten
Max. Temperatur | 100 °C |
Min. Temperatur | -30 °C |
Einfügungsdämmung | 15 dB(A) |
Raumgewicht | 650,00 kg/m³ |
Material Grundkörper | Stahl |
Material Dämmkörper | PUR |
Oberfläche | galvanisch verzinkt (Fe//Zn) |
Korrosionsschutzklasse | C2 |
Zertifizierung
Montage
Für schallgedämmte Rohrbefestigungen (Einzelaufhängung) und für schallgedämmte Festpunkte wird die Befestigung am zentrischen Anschluss der Sikla Rohrschelle Stabil D-3G empfohlen.
Zum Kontern am 1"-Gewindeanschluss ist eine Gegenmutter 1" einzusetzen.
Für die Befestigung auf Sikla Montageschienen werden die Schienenprofile ab Typ 41/45 empfohlen.
