Typ FP-1
Gruppe: 1612

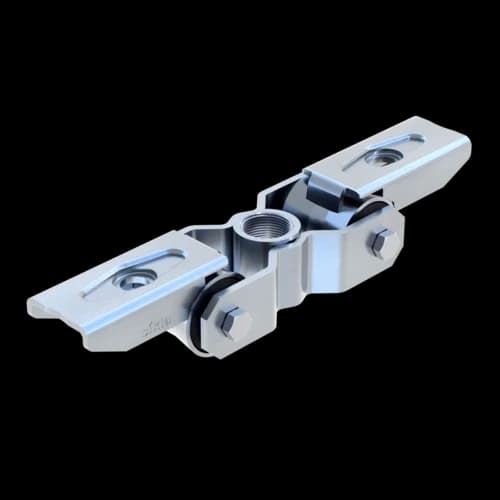

Universell einsetzbares Schalldämmelement für höhere Lasten und Schallschutzanforderungen nach DIN 4109
Geeignet für Einzelaufhängung am Gewinderohr bis 1" und als Basis für schallgedämmte Festpunkte
Befestigung direkt am Baukörper oder an Stahlkonstruktionen sowie auf Montageschienen ab Typ 41/45 möglich
Bitte melden Sie sich an um Preise und Verfügbarkeiten zu sehen

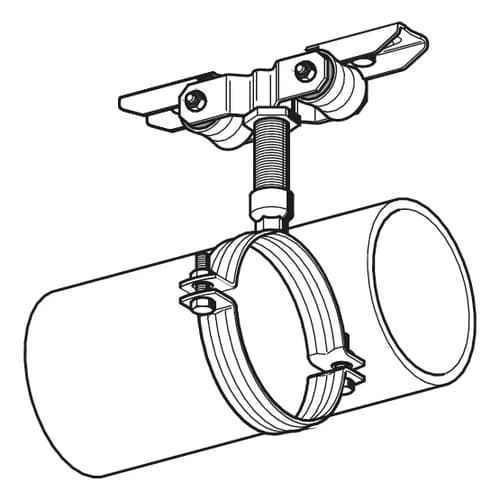

Für schallgedämmte Rohrbefestigungen (Einzelaufhängung) und für schallgedämmte Festpunkte wird die Befestigung am zentrischen Anschluss der Sikla Rohrschelle Stabil D-3G empfohlen.
Zum Kontern am 1"-Gewindeanschluss ist eine Gegenmutter 1" einzusetzen.
Für die Befestigung auf Sikla Montageschienen werden die Schienenprofile ab Typ 41/45 empfohlen.
Info | Typ | Gewicht | Verpackung | Artikel-Nr. | Preis | |
| SDE 2-FP 1 | 2,067 kg/Stück | 10 Stück | 161071 | bitte einloggen | ||
Universell einsetzbares Schalldämmelement für höhere Lasten; insbesondere geeignet für schallentkoppelte Befestigungen bei Schallschutzanforderungen nach DIN 4109 für Einzelaufhängung am Gewinderohr bis 1' sowie als Basis für einen schallgedämmten Festpunkt. Befestigung direkt am Baukörper mittels 2 Schwerlastanker M16 oder an Stahlkonstruktionen. Für die Befestigung auf Sikla Montageschienen werden die Schienenprofile ab Typ 41/45 empfohlen.
Zertifizierung
Max. Temperatur | 100 °C |
Min. Temperatur | -30 °C |
Einfügungsdämmung | 15 dB(A) |
Raumgewicht | 650,00 kg/m³ |
Material Grundkörper | Stahl |
Material Dämmkörper | PUR |
Oberfläche | galvanisch verzinkt (Fe//Zn) |
Korrosionsschutzklasse | C2 |
Typ | -VX,Gebr | VX,Gebr | -VZ,Gebr | VZ,Gebr |
SDE 2-FP 1 | 20,00 kN | 20,00 kN | 20,00 kN | 20,00 kN |
Hinweis:
Querkräfte erfordern bei Einzelaufhängungen zusätzliche Abstützungen. Dimensionierung des Ankers und weiterer Verbindungselemente beachten.
Bei Festpunkten entsprechend der Abbildung wird die Festpunktkraft durch die zulässige Biegebelastung des Gewinderohres begrenzt (Belastungsdiagramm siehe Sikla Montagetechnik).
