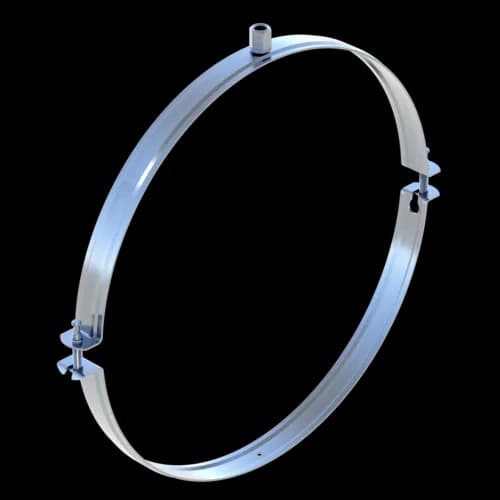

Lüftungsschelle PLU 2G-N DN 250
Gruppe: 1622
Artikel-Nr. 199749
Zweiteilige Rohrschelle für einfache Montage von Wickelfalzrohren

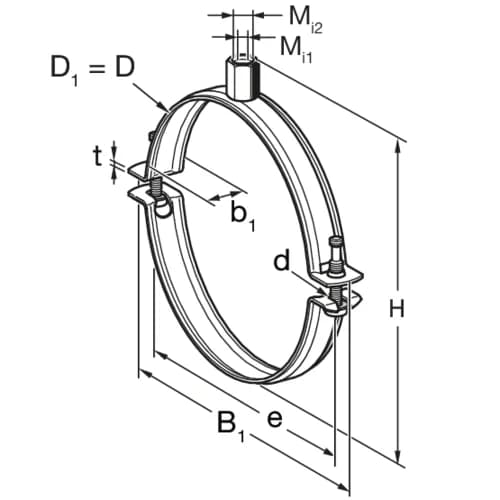

Technische Daten
H | 284 mm |
D | 261 mm |
B1 | 299 mm |
e | 282 mm |
t | 1,5 mm |
Mi1 | M8 |
Mi2 | M10 |
SG | M6 |
SL | 35 mm |
Spannschrauben vormontiert und so gegen Herausfallen gesichert. Gelenkschraube für sichere und einfache Schnellverschlussmontage. Handlings- und lageroptimierte Verpackung für Einhandmontage.
Lastwerte
-VZ,Gebr | 1,00 kN |
Technische Daten
Material Grundkörper | Stahl |
Material Verbindungselement | Stahl |
Oberfläche | galvanisch verzinkt (Fe//Zn) |
Korrosionsschutzklasse | C2 |
Zertifizierung
Montage

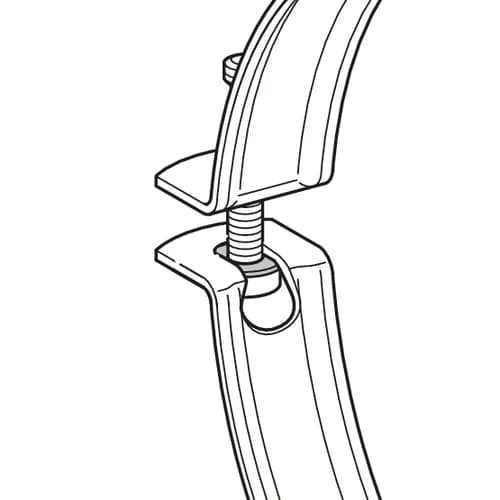

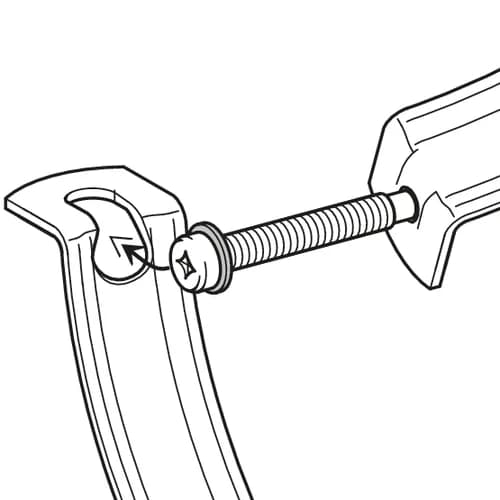

Oberteil der Rohrschelle ohne störendes Unterteil am Baukörper festschrauben. Unterteil mit Schlüsselloch verliersicher in feste Schraube einhängen (siehe Abbildung). Nach Einlegen des Rohres und Einhaken der Gelenkschraube sitzt die Spannschraube hinter der Abwinklung; anschließend wird sie mit max. 2 Nm angezogen.
