Gleitsatz GS H3G-PL 46 HCP
Gruppe: B111

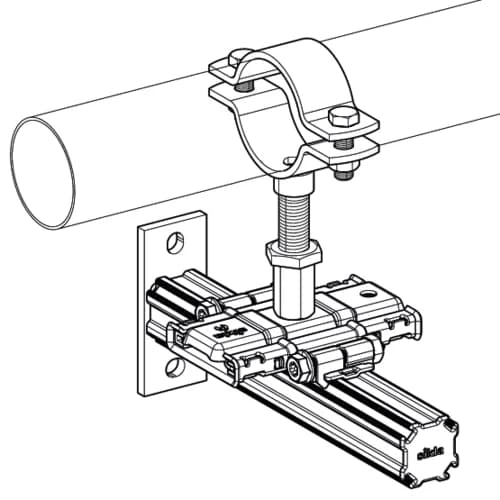

Gleitsatz zur Einzel- und Doppelhalterung auf siMetrix Montageprofil PRO 46 oder direkt am Baukörper
Variable Anschlussmöglichkeiten über 3G-Mutter je nach Belastung: M10, M16 und 1/2"
Typenübersicht
Allgemeine Informationen
Gleitsatz für Einzel- und Doppelhalterung zur Erstellung von Führungslagern auf siMetrix Montageprofil PRO 46 oder direkt am Baukörper. Variable Anschlussmöglichkeiten je nach Belastung durch 3G-Mutter: M10, M16 und 1/2'.
Technische Daten
Zulässige Langzeit-Temperatur | 130 °C |
Gleitreibungszahl μ | 0,7 |
Haftreibungszahl μ0 | 0,7 |
Material Grundkörper | Stahl |
Material Gleitkörper | PA GF, MoS2 beschichtet |
Oberfläche | HCP |
Korrosionsschutzklasse | C4 |
Lastwerte
Typ | -VY,Gebr | VY,Gebr | -VZ,Gebr | VZ,Gebr |

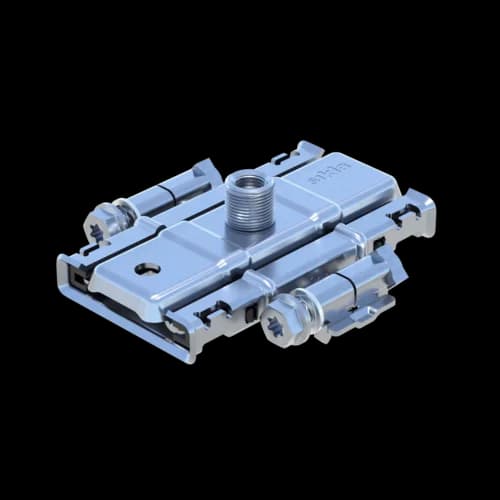

GS H3G-PL 46 HCP | 4,51 kN | 4,51 kN | 3,45 kN | 11,03 kN |

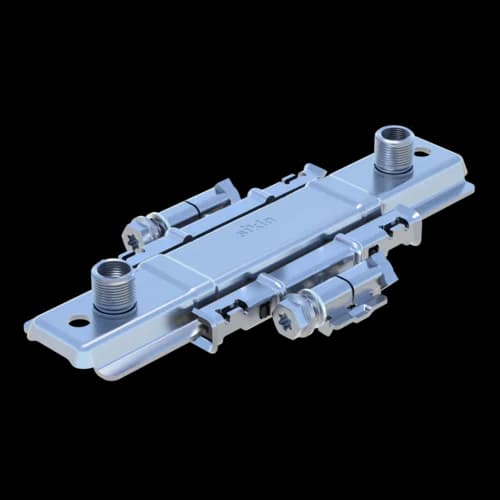

GS H3G2-PL 46 HCP | 4,51 kN | 4,51 kN | 3,45 kN | 11,03 kN |
Typ | -MX,Gebr | MX,Gebr |
GS H3G-PL 46 HCP | 0,13 kNm | 0,13 kNm |
GS H3G2-PL 46 HCP | 0,13 kNm | 0,13 kNm |
Software
Dieses Produkt ist in der folgenden Software verfügbar.
Montage
Bei geständerter Montage ab DN 100 ist bei beiden Gleitsätzen eine Gegenmutter G 1/2" auf die 3G-Schweißmutter zu montieren.
