Eine Baugruppe zur festen Rohranbindung mit der gedämmten Kälteschelle RB für Kälte- und Kaltwasseranlagen. Die Baugruppe ist auf den Einsatz mit dem Trägerprofil TP F 80 abgestimmt. Die Befestigung erfolgt mittels Formlockschrauben FLS F, die Höhenverstellung durch Längenanpassung des Gewinderohrs 1/2'.

Eine Baugruppe zum Einsatz als Führungslager mit der gedämmten Kälteschelle RB für Kälte- und Kaltwasseranlagen. Die Baugruppe ist auf den Einsatz mit dem Trägerprofil TP F 80 abgestimmt. Die Befestigung erfolgt mittels Formlockschrauben FLS F, die Höhenverstellung durch Längenanpassung des Gewinderohrs 1/2'.

Eine Baugruppe zur festen Rohranbindung mit der gedämmten Kälteschelle RB für Kälte- und Kaltwasseranlagen. Die Baugruppe ist auf den Einsatz mit dem Trägerprofil TP F 100 abgestimmt. Die Befestigung erfolgt mittels Formlockschrauben FLS F, die Höhenverstellung durch Längenanpassung des Gewinderohrs 1/2'.

Eine Baugruppe zum Einsatz als Führungslager mit der gedämmten Kälteschelle RB für Kälte- und Kaltwasseranlagen. Die Baugruppe ist auf den Einsatz mit dem Trägerprofil TP F 100 abgestimmt. Die Befestigung erfolgt mittels Formlockschrauben FLS F, die Höhenverstellung durch Längenanpassung des Gewinderohrs 1/2'.

Eine Baugruppe für die Auflagerung von Rohrleitungen ohne komplexe Anforderungen und ohne Wärmedämmung. Diese ermöglicht ein freies Gleiten der Rohrleitung in alle Richtungen auf dem Trägerprofil TP F 80.

Eine Baugruppe zur Realisierung von Führungslagern für Rohrleitungen ohne komplexe Anforderungen und generell ohne Dämmung. Als Alternative zu Rundstahlbügeln eignet sich diese Bügelschelle zur platzsparenden direkten Montage auf der Unterkonstruktion. Die Gleitplatte reduziert die Reibung zwischen Rohr und Unterkonstruktion (siFramo Profile). Eine galvanische Trennung zwischen Rohr und Bügelschelle sowie der Unterkonstruktion wird durch die Kunststoff-Einlagen und die Gleitplatte erreicht, so dass bspw. auch VA-Rohre befestigt werden können.

Eine Baugruppe für die Auflagerung von Rohrleitungen ohne komplexe Anforderungen und ohne Wärmedämmung auf siFramo Trägerprofilen. Diese ermöglicht ein freies Gleiten der Rohrleitung in alle Richtungen auf dem Trägerprofil TP F 100.

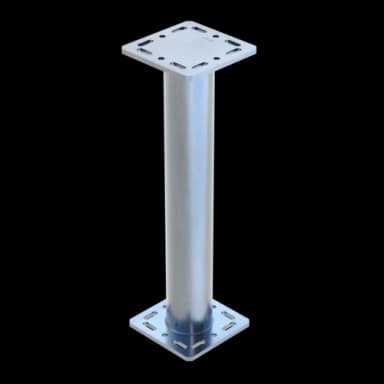

Ermöglicht die direkte Anbindung von Trägerprofilen TP F 100 und TP F 100/160 auf verschiedenen Dachtypen.

Ermöglicht die direkte Anbindung von Konstruktionen mit siFramo mittels WBD-Haltern F 80/100 der Größe 80/120 oder Trägerkonsolen F 80/100 auf verschiedenen Dachtypen.

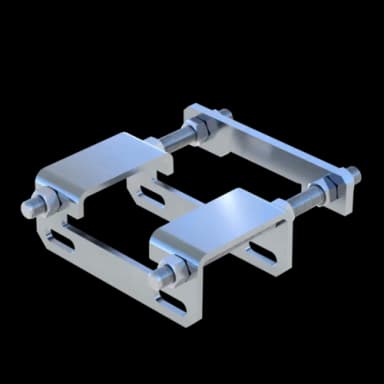

Modifikation der siMotec Loslager zu Festpunktlagern auf dem siFramo Trägerprofil TP F 80.

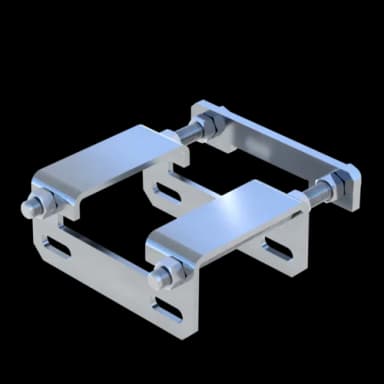

Modifikation der siMotec Loslager zu Festpunktlagern auf dem siFramo Trägerprofil TP F 100.

Ideal zur Verbindung von zwei Sikla Montageschienen MS 41 sowie zur Montage des Gleitsatzes GS G1 für das Schienensystem 41.

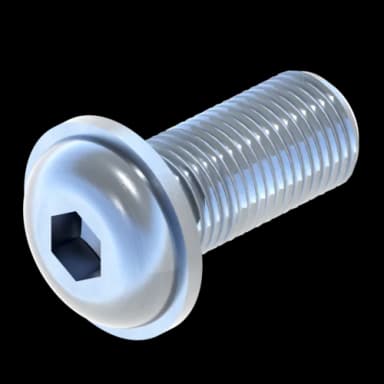

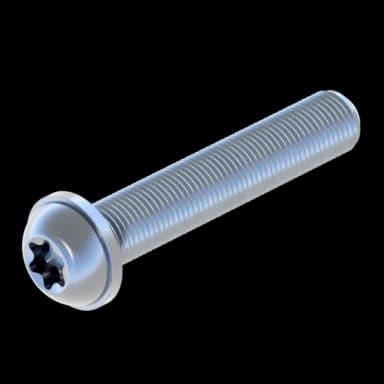

Die Flanschschrauben sind als Gewindeformschraube ausgeführt. Der Typ TT M10 x 60 ist allein zur Verbindung von Montageschienen <= 41 mm Höhe mit siFramo Profilen geeignet.

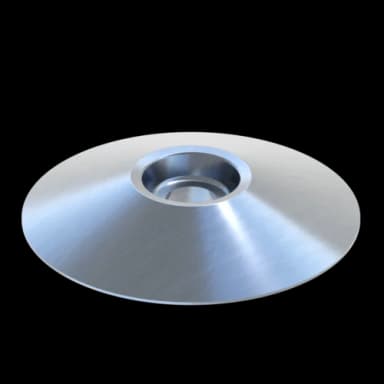

Flurbodenteller zur fachgerechten Befestigung von Gitterrosten auf Laufstegen, Arbeitsbühnen, Podesten oder ähnlichen Anwendungen. Ausgelegt für Gitterroste mit einer Maschenweite von mindestens 10 x 10 mm bis maximal 40 x 40 mm.

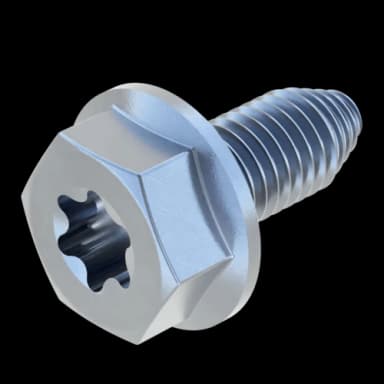

Gewindeformschraube zur formschlüssigen Verbindung von siFramo Systemkomponenten und siConnect Produkten. Durch die spanlose Umformung wird das Material lokal kaltverfestigt. Aufgrund der hohen resultierenden Flankenüberdeckung sowie einer spielfreien Verschraubung zwischen Formlockschraube und geformten Gewinde wird eine hohe Losdrehsicherheit gewährleistet. Durch eine spezielle Stoppverzahnung wird ein Überdrehen bei fachgerechter Montage ausgeschlossen.

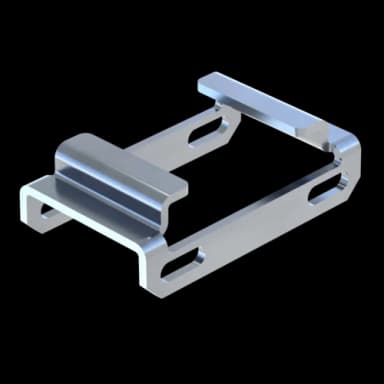

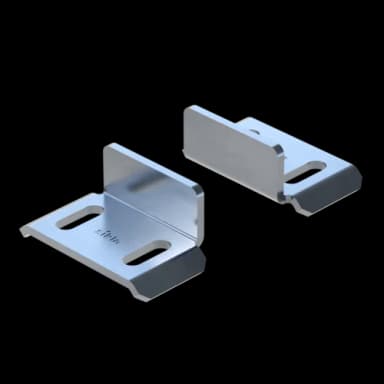

Der Führungswinkel FW F ermöglicht die Führung von Rohrlagern mit unterschiedlichen Plattenbreiten auf dem siFramo Trägerprofil TP F 80. Der Typ L kann dabei das Rohrlager in Achsrichtung führen, besitzt dabei aber keine Abhebesicherheit.

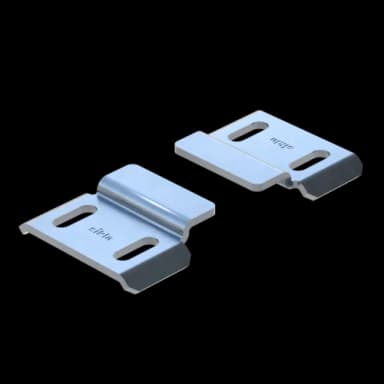

Der Führungswinkel FW F ermöglicht die Führung von Rohrlagern mit unterschiedlichen Plattenstärken und -breiten auf dem siFramo Trägerprofil TP F 80. Die verschiedenen Varianten des Typs Z eignen sich für die jeweils angegebene maximale Plattenstärke (t) und erlauben so zusätzlich die Aufnahme abhebender Kräfte.

Modifikation der siMotec Loslager zu Führungslagern auf dem siFramo Trägerprofil TP F 80.

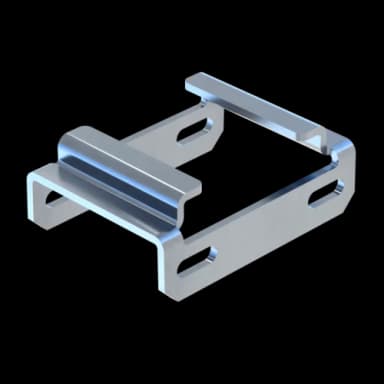

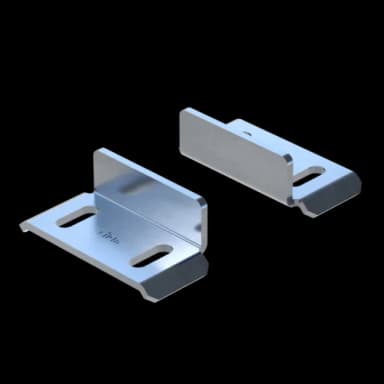

Der Führungswinkel FW F ermöglicht die Führung von Rohrlagern mit unterschiedlichen Plattenbreiten auf dem siFramo Trägerprofil TP F 100. Der Typ L kann dabei das Rohrlager in Achsrichtung führen, besitzt dabei aber keine Abhebesicherheit.

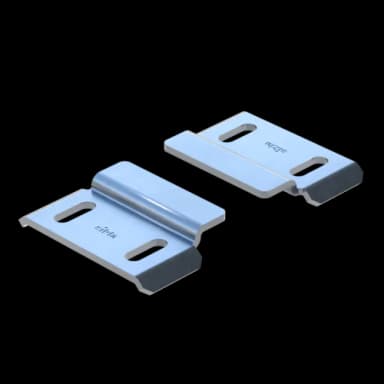

Der Führungswinkel FW F ermöglicht die Führung von Rohrlagern mit unterschiedlichen Plattenstärken und -breiten auf dem siFramo Trägerprofil TP F 100. Die verschiedenen Varianten des Typs Z eignen sich für die jeweils angegebene maximale Plattenstärke (t) und erlauben so zusätzlich die Aufnahme abhebender Kräfte.

Modifikation der siMotec Loslager zu Führungslagern auf dem siFramo Trägerprofil TP F 100.

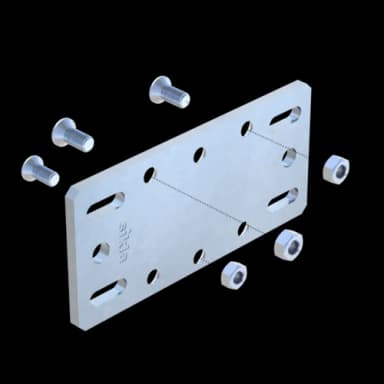

Adapterplatte zur Anbindung von Geländern an das Trägerprofil TP F 80. Passend für Geländerkomponenten der Größen 7 und 8 - 1 1/4' und 1 1/2' Rohren

Adapterplatte zur Anbindung von Geländern an das Trägerprofil TP F 100. Passend für Geländerkomponenten der Größen 7 und 8 - 1 1/4' und 1 1/2' Rohren

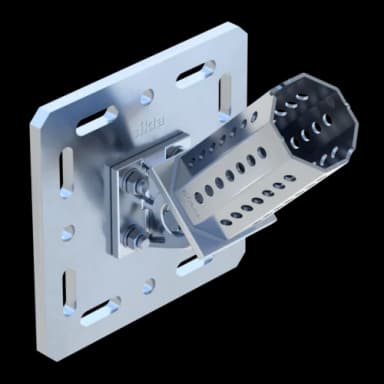

Zur Abstützung von einarmigen Auskragungen mit dem Trägersystem siFramo 80 an Stahlträgern mit Flanschbreiten zwischen 80 und 300 mm. sowie zur Versteifung von Rahmenkonstruktionen. Der Winkel a ist zwischen 25° und 155° stufenlos variierbar.
