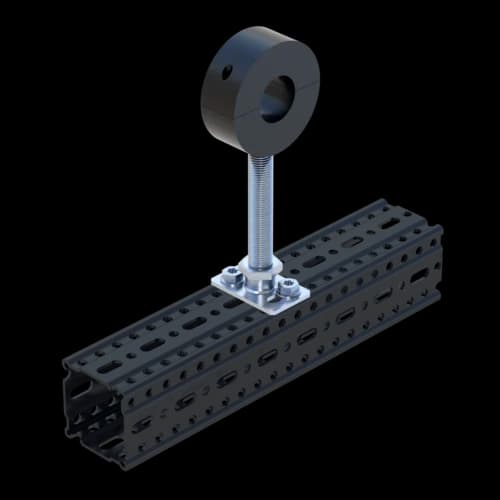

Baugruppe BG44 F 80-1/2'' HCP

Typenübersicht

Info	Typ	DN	Gewicht	Verpackung	Artikel-Nr.
	BG44 F 80-1/2'' DN 15 HCP	DN 15 (1/2")	0,73 kg/Stück	1 Stück	110283

	BG44 F 80-1/2'' DN 20 HCP	DN 20 (3/4")	0,73 kg/Stück	1 Stück	110284

	BG44 F 80-1/2'' DN 25 HCP	DN 25 (1")	0,74 kg/Stück	1 Stück	110285

	BG44 F 80-1/2'' DN 32 HCP	DN 32 (1 1/4")	0,75 kg/Stück	1 Stück	110286

	BG44 F 80-1/2'' DN 40 HCP	DN 40 (1 1/2")	0,75 kg/Stück	1 Stück	110287

	BG44 F 80-1/2'' DN 50 HCP	DN 50 (2")	0,84 kg/Stück	1 Stück	110289

	BG44 F 80-1/2'' DN 65 HCP	DN 65 (2 1/2")	0,96 kg/Stück	1 Stück	110290

	BG44 F 80-1/2'' DN 80 HCP	DN 80 (3")	1,01 kg/Stück	1 Stück	110291

	BG44 F 80-1/2'' DN 100 HCP	DN 100 (4")	1,59 kg/Stück	1 Stück	110292

Allgemeine Informationen

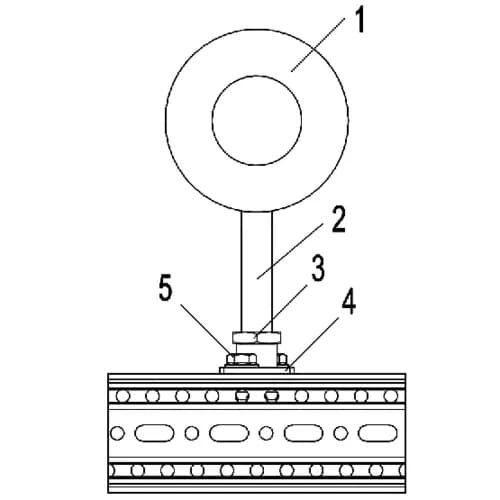

Eine Baugruppe zur festen Rohranbindung mit der gedämmten Kälteschelle RB für Kälte- und Kaltwasseranlagen. Die Baugruppe ist auf den Einsatz mit dem Trägerprofil TP F 80 abgestimmt. Die Befestigung erfolgt mittels Formlockschrauben FLS F, die Höhenverstellung durch Längenanpassung des Gewinderohrs 1/2'.

Technische Daten

max. Temperatur	105 °C
min. Temperatur	-50 °C

Wärmeleitfähigkeit λ {0°C}

λ 0,045 W/Mk

Klasse Brandverhalten

B2 nach DIN 4102

Raumgewicht	250,00 kg/m³
Wasserdampf-Diffusionswiderstandszahl	µ 1200

Material Grundkörper	Stahl
Material Dämmkörper	PUR
Material Verbindungselement	Stahl
Oberfläche	HCP
Korrosionsschutzklasse	C4

Software

Dieses Produkt ist in der folgenden Software verfügbar.

Montage

Die Montage der einzelnen Komponenten zu einer Baugruppe erfolgt im Zuge der Rohrmontage auf der Baustelle
