Baugruppe BG44 F 80-1/2'' DN 32 HCP
Gruppe: 1102
Artikel-Nr. 110286
Baugruppe zur festen Rohranbindung mit gedämmter Kälteschelle RB für Kälte- und Kaltwasseranlagen, abgestimmt auf Trägerprofil TP F 80
Befestigung mit Formlockschrauben FLS F
Höhenverstellung durch Längenanpassung des Gewinderohrs 1/2'

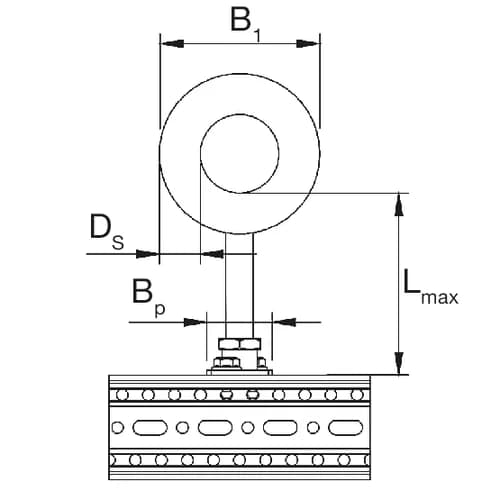

Technische Daten
B1 | 50 mm |
B | 102 mm |
t | 30 mm |
Lmax | 200 mm |
Lmax horizontal | 150 mm |
Jede Baugruppe ist vorkonfektioniert verpackt und etikettiert.
Stückliste:
Pos. 1 Kälteschelle RB
Montagekit MKit F 80 1/2" bestehend aus:
Pos. 2 Gewinderohr GR 1/2" x 200
Pos. 3 Gegenmutter NT G 1/2"
Pos. 4 Grundplatte GPL F80-1/2"
Pos. 5 Formlockschraube FLS F
Technische Daten
max. Temperatur | 105 °C |
min. Temperatur | -50 °C |
Wärmeleitfähigkeit λ {0°C} | λ 0,045 W/Mk |
Klasse Brandverhalten | B2 nach DIN 4102 |
Raumgewicht | 250,00 kg/m³ |
Wasserdampf-Diffusionswiderstandszahl | µ 1200 |
Material Grundkörper | Stahl |
Material Dämmkörper | PUR |
Material Verbindungselement | Stahl |
Oberfläche | HCP |
Korrosionsschutzklasse | C4 |
Montage
Die Montage der einzelnen Komponenten zu einer Baugruppe erfolgt im Zuge der Rohrmontage auf der Baustelle
