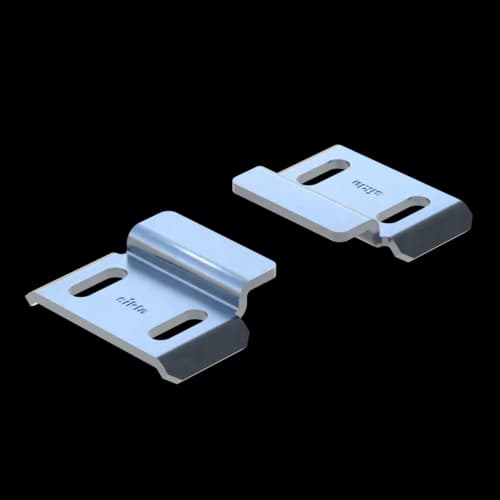

Führungswinkel FW F 80 - Z HCP
Gruppe: A705
Führung von Rohrlagern mit unterschiedlichen Plattenstärken und -breiten auf dem siFramo Trägerprofil TP F 80
Typ Z ermöglicht Aufnahme abhebender Kräfte, abhängig von maximaler Plattenstärke
Typenübersicht
Allgemeine Informationen
Der Führungswinkel FW F ermöglicht die Führung von Rohrlagern mit unterschiedlichen Plattenstärken und -breiten auf dem siFramo Trägerprofil TP F 80. Die verschiedenen Varianten des Typs Z eignen sich für die jeweils angegebene maximale Plattenstärke (t) und erlauben so zusätzlich die Aufnahme abhebender Kräfte.
Zertifizierung
Technische Daten
Material Grundkörper | Stahl |
Oberfläche | HCP |
Korrosionsschutzklasse | C4 |
Lastwerte
Typ | VY,Gebr | -VZ,Gebr |
FW-Z F 80- 6 HCP | 1,90 kN | 5,00 kN |
FW-Z F 80- 9 HCP | 1,90 kN | 5,00 kN |
FW-Z F 80-12 HCP | 1,90 kN | 5,00 kN |
FW-Z F 80-15 HCP | 1,90 kN | 5,00 kN |
Typ | MX,Gebr |
FW-Z F 80- 6 HCP | 0,4 kNm |
FW-Z F 80- 9 HCP | 0,4 kNm |
FW-Z F 80-12 HCP | 0,4 kNm |
FW-Z F 80-15 HCP | 0,4 kNm |
Das Moment wird berechnet durch M = Fy x h, wobei die zul. Belastung für Fy nicht überschritten werden darf. Das Maß h bezieht sich auf die Mitte des Rohres zur Oberkante der Rohrlager-Platte.
Die Ermittlung der zul. Belastungen erfolgte durch Belastungsprüfungen in Anlehnung an DIN EN 13480-3 Anhang J.
Das verwendete Rohrlager ist separat nachzuweisen.
