Produktkatalog

Die Spannpratze 5P ist ein universell einsetzbares Spannelement zur zweiseitigen Befestigung von Traversen für Rohrstränge, Kanäle, Kabelbahnen und von Geräten an Stahlträgern.

Ein universell einsetzbares Spannelement zur zweiseitigen Befestigung von Traversen für Rohrstränge, Kanäle, Kabelbahnen und von Geräten an Stahlträgern. Der maximale Spannbereich kann durch Unterlegen der Spannpratze bis zu 10 mm erhöht werden. Bei höheren Unterlagen sind diese auf der Traverse anzuschweißen.

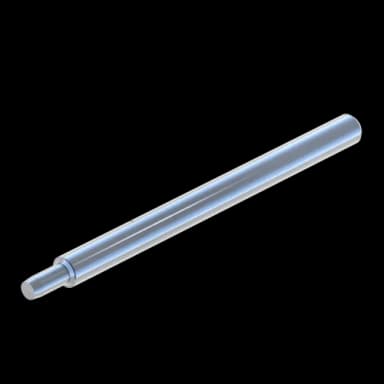

Setzwerkzeug für Schlaganker.

Zum Reinigen des Bohrlochs.

Der Statikmischer ermöglicht durch seine Form eine Vermischung der beiden Mörtelkomponenten. Reicht die Mischerspitze bis zum Bohrlochgrund, kann das Bohrloch blasenfrei mit Mörtel gefüllt werden.

Der Statikmischer ermöglicht durch seine Form eine Vermischung der beiden Mörtelkomponenten. Reicht die Mischerspitze bis zum Bohrlochgrund, kann das Bohrloch blasenfrei mit Mörtel gefüllt werden.

Zum Erstellen eines metrischen Gewindeanschlusses bei Holzwerkstoffen oder Kunststoffdübeln in Mauerwerk oder Beton.

Geeignet zur schnellen und sicheren Befestigung von Rohrschellen und diversen Anbindekomponenten mit M8-Innengewinde an Decken oder Wänden aus Beton und Mauerwerk. Die Anwendung erfolgt in geschlossenen Räumen, ausgenommen Feuchträume. Es liegt eine Europäische Technische Bewertung für die Verankerung in gerissenem und ungerissenem Beton (Option 1) sowie für die Verwendung als Mehrfachbefestigung für nichttragende Systeme in Beton und Spannbeton-Hohlplattendecken vor. Das Produkt ist für die Verwendung unter seismischen Einwirkungen der Kategorie C1 zugelassen (Typen und Verankerungstiefen gemäß Typenübersicht TSM und ETA-16/0655). Auch ohne Europäische Technische Bewertung kann es in druckfestem Naturstein und verschiedenen Vollsteinen eingesetzt werden. Die langen Stockschraubenanker TSM-ST eignen sich ideal zur Überbrückung von Isolierungen und Dämmstoffen, beispielsweise in Tiefgaragen. Kleine Abstände sind durch den geringen Spreizdruck möglich. Der Bohraufwand ist gering.

Biegesteife Halterung mit nur einer Anbindung für Boden-, Decken- und Wandmontage. Durch die allseitig gleich gute Abstützung ist dieses Element auch als Festpunktstütze einsetzbar. Die in der Kurve angegebenen zulässigen Werte der Querkräfte sind zu beachten. Ideal auch bei Wandmontagen mit großen Abständen. Bei Verwendung als normale, ausgesteifte Halterung kann als Verbindung zwischen Stützrohr und Rohrschelle ein Gewindestab zur Höhenregulierung eingesetzt werden. Bei hohen Biegemomenten ist der Gewindestab mit zu berücksichtigen.

Die Trägerklammer ist ein massives Anschlusselement und zur Montage von Rohrleitungen, Kanälen und Geräten an Stahlprofilen (I-, T-, U-Träger und Winkelprofil) geeignet. An geneigten Trägern erlaubt die Kombination mit dem Universalgelenk eine senkrechte Ausrichtung. Einsatzmöglichkeit als Einzelbefestigung oder zur Montage von Traversen und auskragenden Konstruktionen.

Die Trägerklammer ist ein massives Anschlusselement und zur Montage von Rohrleitungen, Kanälen und Geräten an Stahlprofilen (I-, T-, U-Träger und Winkelprofil) geeignet. An geneigten Trägern erlaubt die Kombination mit dem Universalgelenk eine senkrechte Ausrichtung. Einsatzmöglichkeit als Einzelbefestigung oder zur Montage von Traversen und auskragenden Konstruktionen. Die TCS 1 ist durch die besondere Profilgebung an ihrem Fuß insbesondere zur Montage im Schienenschlitz der Sikla Montageschienen 41 mm vorgesehen.

Die Trägerklammer ist ein massives Anschlusselement und zur Montage von Rohrleitungen, Kanälen und Geräten an Stahlprofilen (I-, T-, U-Träger und Winkelprofil) geeignet. An geneigten Trägern erlaubt die Kombination mit dem Universalgelenk A4 eine senkrechte Ausrichtung. Einsatzmöglichkeit als Einzelbefestigung oder zur Montage von Traversen und auskragenden Konstruktionen. Die TCS 1 ist durch die besondere Profilgebung an ihrem Fuß insbesondere zur Montage im Schienenschlitz der Sikla Montageschienen 41 mm vorgesehen.

Die Trägerklammer ist ein massives Anschlusselement und zur Montage von Rohrleitungen, Kanälen und Geräten an Stahlprofilen (I-, T-, U-Träger und Winkelprofil) geeignet. An geneigten Trägern erlaubt die Kombination mit dem Universalgelenk eine senkrechte Ausrichtung. Einsatzmöglichkeit als Einzelbefestigung oder zur Montage von Traversen und auskragenden Konstruktionen. Die TCS 1 ist durch die besondere Profilgebung an ihrem Fuß insbesondere zur Montage im Schienenschlitz der Sikla Montageschienen 41 mm vorgesehen.

Die Trägerklammer ist ein massives Anschlusselement und zur Montage von Rohrleitungen, Kanälen und Geräten an Stahlprofilen (I-, T-, U-Träger und Winkelprofil) geeignet. An geneigten Trägern erlaubt die Kombination mit dem Universalgelenk eine senkrechte Ausrichtung. Einsatzmöglichkeit als Einzelbefestigung oder zur Montage von Traversen und auskragenden Konstruktionen.

Die Trägerklammer ist ein stabiles Anschlusselement und zur Montage von Rohrleitungen, Kanälen und Geräten an Stahlprofilen (I-, T-, U-Träger und Winkelprofil) geeignet. Durch die Selbstklemmung der Trägerklammer kann problemlos beidhändig gearbeitet werden. Eine einfache, schnelle und somit wirtschaftliche Montage ist garantiert. Die Trägerklammer TCS F kann sowohl als Einzelbefestigung als auch zur Montage von Traversen verwendet werden.

An Trapezblechdecken sollten nur Rohrleitungen mit geringen Lasten (DN 50) befestigt werden. Bei Geräten oder Kanälen sollte die Nennlast pro Halter nicht überschritten werden. Diese Regeln entsprechen dem Stand der Technik, der Empfehlung des ZVSHK und den Richtlinien für Sprinkleranlagen. Wird es erforderlich, größere Lasten am Trapezblech zu haltern, so ist die Last gleichmäßig auf mehrere Halter zu verteilen; beispielsweise mittels einer Traverse. Die Einzellast je Hänger darf nicht höher sein als die Nennlast. Die Typen RM 8 und RM 10 gestatten eine nachträgliche Höheneinstellung; ihre drehbar gelagerte Rändelmutter ist gegen Herausfallen gesichert.

An Trapezblechdecken sollten nur Rohrleitungen mit geringen Lasten (DN 50) befestigt werden. Bei Geräten oder Kanälen sollte die Nennlast pro Halter nicht überschritten werden. Diese Regeln entsprechen dem Stand der Technik, der Empfehlung des ZVSHK und den Richtlinien für Sprinkleranlagen. Wird es erforderlich, größere Lasten am Trapezblech zu haltern, so ist die Last gleichmäßig auf mehrere Halter zu verteilen; beispielsweise mittels einer Traverse. Die Einzellast je Hänger darf nicht höher sein als die Nennlast. Das Bauteil verfügt über ein Schalldämmteil mit integrierter und gesicherter Distanzhülse, geeignet zur schallentkoppelten Rohrbefestigung auch bei Schallschutzanforderungen nach DIN 4109.

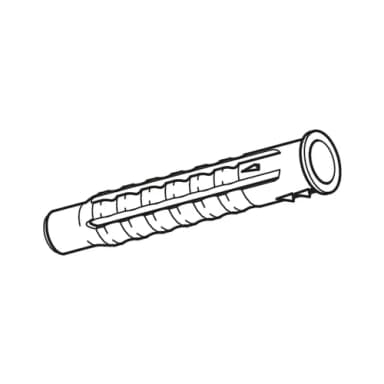

Der Universaldübel mit Kragen ist geeignet für alle Beton- und Mauerwerkstoffe, Loch- und Hohlkammersteine, Platten und Tafeln. Die Verdrehsicherung verhindert das Mitdrehen im Bohrloch. Beim Einsatz in Hohlräumen kommt es zu einer Verknotung und somit zu einer formschlüssigen Verankerung. Der steife Dübelhals verhindert die Beschädigung von Fliesen und Putz. Der Kragen dient als Einschlagsperre und verhindert das Tieferrutschen des Dübels in das Bohrloch.

Die universelle Anbindung ermöglicht eine stufenlose Winkeleinstellung und eignet sich ideal für geneigte Bauteile. Die Befestigung erfolgt direkt am Baukörper, an Trägerklammern, Montageschienen oder insbesondere als Schrägstütze an Konsolen sowie zur Abstrebung von Gleit- und Festpunkten. Die Längen- bzw. Höheneinstellung erfolgt durch den veränderlichen Überstand des Gewindestiftes am Gelenkbolzen. Der Gelenkbolzen ist verliersicher verstemmt, und die Mutter liegt sicher an der Auflageplatte an.

Die universelle Anbindung ermöglicht eine stufenlose Winkeleinstellung und eignet sich ideal für geneigte Bauteile. Die Befestigung erfolgt direkt am Baukörper, an Trägerklammern, Montageschienen oder insbesondere als Schrägstütze an Konsolen sowie zur Abstrebung von Gleit- und Festpunkten. Die Längen- bzw. Höheneinstellung erfolgt durch den veränderlichen Überstand des Gewindestiftes am Gelenkbolzen. Der Gelenkbolzen ist verliersicher verstemmt, und die Mutter liegt sicher an der Auflageplatte an.

Die universelle Anbindung ermöglicht eine stufenlose Winkeleinstellung und eignet sich ideal für geneigte Bauteile. Die Befestigung erfolgt direkt am Baukörper, an Trägerklammern, Montageschienen oder insbesondere als Schrägstütze an Konsolen sowie zur Abstrebung von Gleit- und Festpunkten. Die UG FP sind speziell für Festpunktkonstruktionen konzipiert und lassen sich direkt an den Schellenohren anschrauben. Die Längen- bzw. Höheneinstellung erfolgt durch den veränderlichen Überstand des Gewindestiftes am Gelenkbolzen. Der Gelenkbolzen ist verliersicher verstemmt, und die Mutter liegt sicher an der Auflageplatte an.

Passend zur Lochsäge LS 22 und LS 25.
