Trägerklammer TCS F

Trägerklammer TCS F

Gruppe: 1337

Stabiles Anschlusselement zur Montage von Rohrleitungen, Kanälen und Geräten an Stahlprofilen

Selbstklemmung ermöglicht beidhändiges Arbeiten und schnelle, wirtschaftliche Montage

Geeignet als Einzelbefestigung oder zur Montage von Traversen

Bitte melden Sie sich an um Preise und Verfügbarkeiten zu sehen

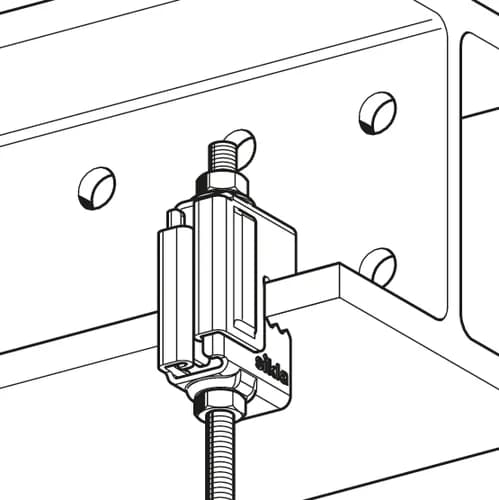

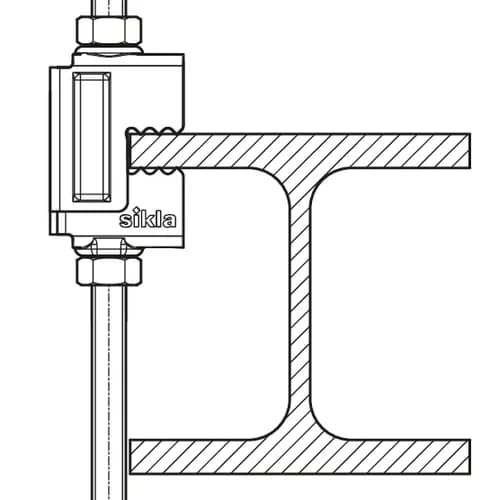

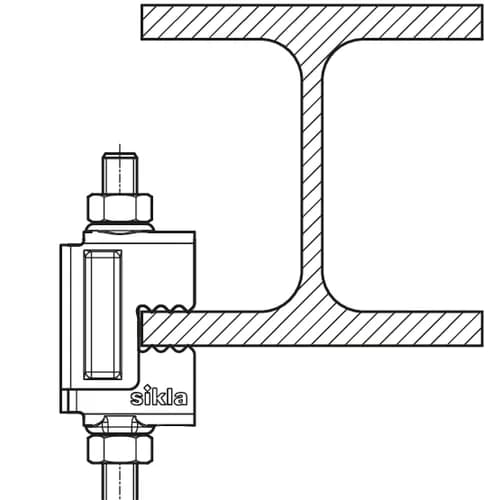

Trägerklammer am Flansch ansetzen und die beiden Komponenten zusammendrücken. Anschließend den Gewindestab durch die Trägerklammer führen und beide Muttern anziehen (Anzugsmoment 10 Nm).
Spannbereich am Parallelflansch: 30 mm

Hinweis: Montageanleitung beachten!

Für FM-Anlagen nur Gewinde M10 verwenden!

Gehen Sie auf Ihre lokale Sikla-Seite und entdecken Sie Angebote für Ihr Land oder Ihre Verkaufsregion:

Land

Wählen Sie Ihr Land

Gehen Sie auf Ihre lokale Sikla-Seite und entdecken Sie Angebote für Ihr Land oder Ihre Verkaufsregion:

Land

TCS F

Trägerklammer TCS F

Gruppe: 1337

Stabiles Anschlusselement zur Montage von Rohrleitungen, Kanälen und Geräten an Stahlprofilen

Selbstklemmung ermöglicht beidhändiges Arbeiten und schnelle, wirtschaftliche Montage

Geeignet als Einzelbefestigung oder zur Montage von Traversen

Bitte melden Sie sich an um Preise und Verfügbarkeiten zu sehen

Wählen Sie einen Typ

Typenübersicht

Info	Typ	Flanschdicke max.	Gewindeanschluss	Gewicht	Verpackung	Artikel-Nr.	Preis
	TCS F VDS/FM M8/M10	30,00 mm	M8/M10	0,125 kg/Stück	50 Stück	116488	bitte einloggen

Montage

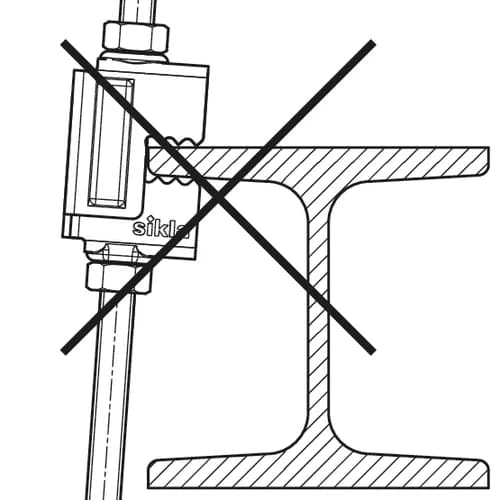

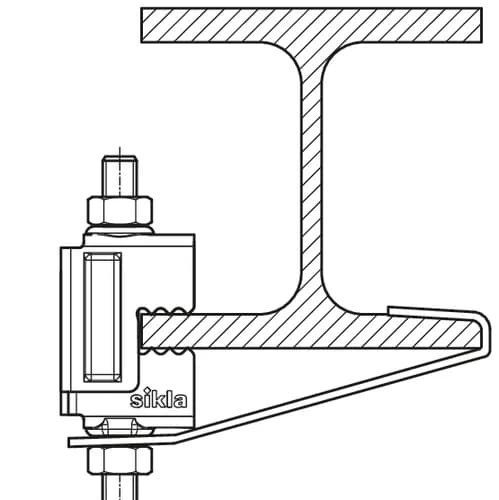

Hinweis: Montageanleitung beachten!

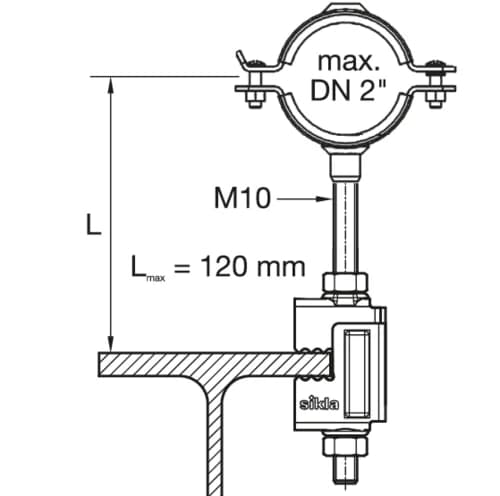

Für FM-Anlagen nur Gewinde M10 verwenden!

Allgemeine Informationen

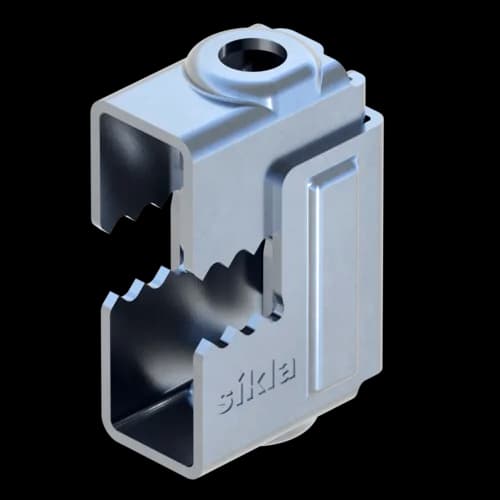

Die Trägerklammer ist ein stabiles Anschlusselement und zur Montage von Rohrleitungen, Kanälen und Geräten an Stahlprofilen (I-, T-, U-Träger und Winkelprofil) geeignet. Durch die Selbstklemmung der Trägerklammer kann problemlos beidhändig gearbeitet werden. Eine einfache, schnelle und somit wirtschaftliche Montage ist garantiert. Die Trägerklammer TCS F kann sowohl als Einzelbefestigung als auch zur Montage von Traversen verwendet werden.

Zertifizierung

CE-Kennzeichen (Leistungserklärung unter Dokumente) - ETA-24/0471

Technische Daten

Material Grundkörper	Stahl
Oberfläche	galvanisch verzinkt (Fe//Zn)
Korrosionsschutzklasse	C2

Lastwerte

Typ	-V_Z,Gebr
TCS F VDS/FM M8/M10	3,50 kN

Die Nennlasten gelten für neue Trägerklammern an unbeschädigten Trägerflanschen.
