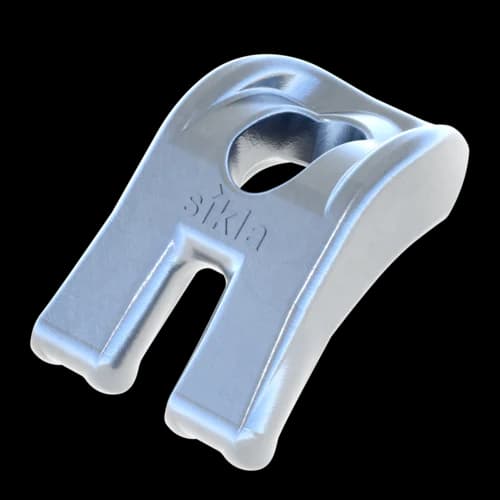

Spannpratze SPA 5P HCP

Gruppe: 1831

Universell einsetzbares Spannelement zur zweiseitigen Befestigung von Traversen an Stahlträgern

Ausführung in HCP

Bitte melden Sie sich an um Preise und Verfügbarkeiten zu sehen

Wählen Sie einen Typ

Typenübersicht

Info	Typ	Gewicht	Verpackung	Artikel-Nr.	Preis
	SPA 5P M12 HCP	0,154 kg/Stück	20 Stück	114880	bitte einloggen

	SPA 5P M16 HCP	0,27 kg/Stück	20 Stück	114881	bitte einloggen

Montage

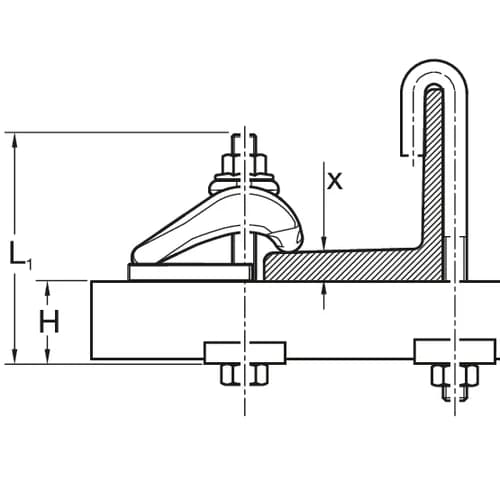

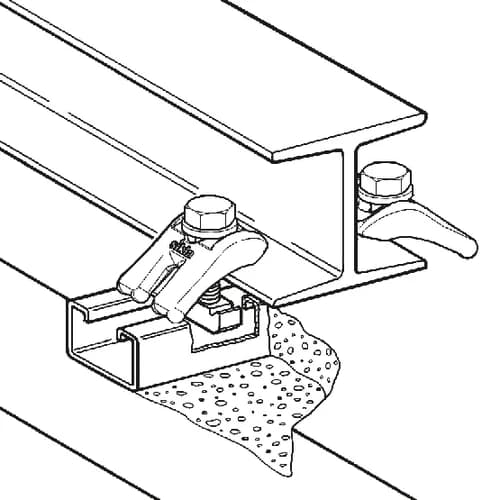

Die Spannpratze mit Auflageplatte wird mit den Beinen auf dem anzubindenden Bauteil positioniert, die Nase wird auf dem Stahlträger platziert. Anschließend wird die entsprechende Sechskantschraube durchgeführt und unten mit Unterlegscheibe und Mutter angezogen.

Anzugsmomente:

Typ	Anzugsmoment MA [Nm]	Spannbereich [mm]
M12	85	1 - 30
M16	150	4 - 40

Weitere Angaben und Informationen zur Montage siehe Dokument mit Montagehinweisen.

Info	Typ	Gewicht	Verpackung	Artikel-Nr.	Preis
	SPA 5P M12 HCP	0,154 kg/Stück	20 Stück	114880	bitte einloggen

	SPA 5P M16 HCP	0,27 kg/Stück	20 Stück	114881	bitte einloggen

Allgemeine Informationen

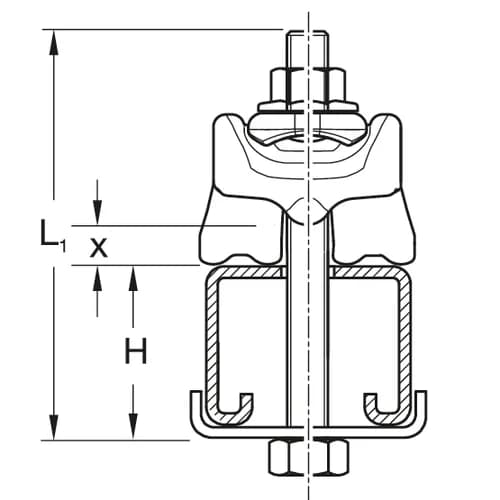

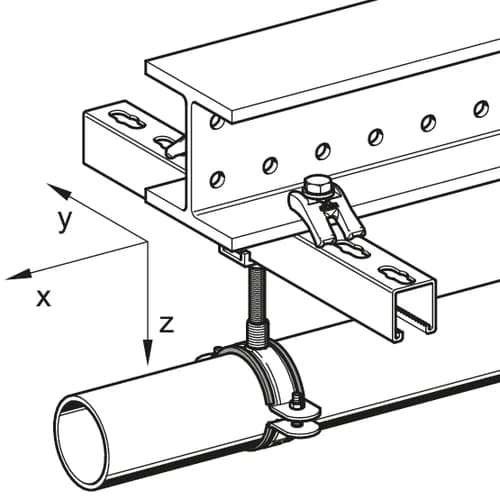

Die Spannpratze 5P ist ein universell einsetzbares Spannelement zur zweiseitigen Befestigung von Traversen für Rohrstränge, Kanäle, Kabelbahnen und von Geräten an Stahlträgern.

Zertifizierung

Technische Daten

Material Grundkörper	Stahl
Oberfläche	HCP
Korrosionsschutzklasse	C4

Lastwerte

Typ	-V_X,Gebr	V_X,Gebr	-V_Z,Gebr	V_Z,Gebr
SPA 5P M12 HCP	3,20 kN	3,20 kN	13,80 kN	13,80 kN
SPA 5P M16 HCP	3,60 kN	3,60 kN	16,70 kN	16,70 kN

Angabe zu F(z) beziehen sich auf die Verwendung einer Standard Sechskantschraube der Festigkeitsklasse 8.8. Angaben zu Querkrafttragfähigkeit F(x) beziehen sich auf den ungünstigsten Fall bei Flanschdicken 30 mm (M12) bzw. 40 mm (M16) sowie einem Haftbeiwert µHaft = 0,20 und gelten je 2 Spannpratzen. Eine ggf. einwirkende Zugkraft Fz wurde nicht berücksichtigt.
