Verbinder CN 46 HCP
Gruppe: B103
Artikel-Nr. 803545
Zur Herstellung von Traversen oder Auskragungen am Montageprofil PRO 46
Bitte melden Sie sich an um Preise und Verfügbarkeiten zu sehen

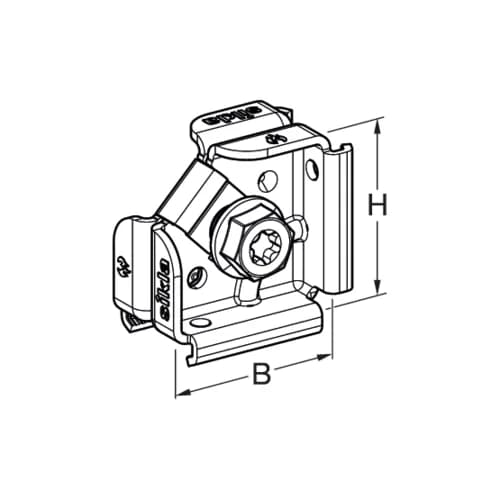

Technische Daten
H | 50 mm |
L | 50 mm |
Lastwerte
-VX,Gebr | 0,72 kN |
VX,Gebr | 0,72 kN |
-VY,Gebr | 0,83 kN |
VY,Gebr | 0,83 kN |
-VZ,Gebr | 0,72 kN |
VZ,Gebr | 0,72 kN |
-MY,Gebr | 0,09 kNm |
MY,Gebr | 0,12 kNm |
-MZ,Gebr | 0,02 kNm |
MZ,Gebr | 0,02 kNm |
Technische Daten
Material Grundkörper | Stahl |
Oberfläche | HCP |
Korrosionsschutzklasse | C4 |
Zertifizierung
CAD
Montage
Verbinder auf beide zu fügenden Profile aufdrücken und durch Anziehen der Schraube fixieren.
Je nach Einwirkung müssen ein oder zwei Winkel pro Anschluss verwendet werden. Bei Auskragungen müssen Verbinder immer paarweise verwendet werden.
Antrieb: Innensechsrund T50 und Außensechskant SW 17
Anzugsmoment: 30 Nm
