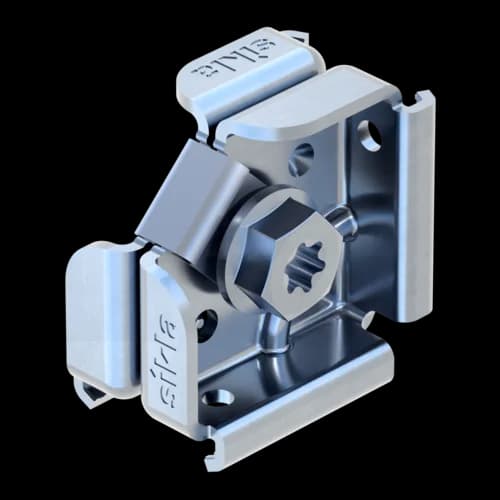

Verbinder CN 46 HCP
Gruppe: B103
Zur Herstellung von Traversen oder Auskragungen am Montageprofil PRO 46
Bitte melden Sie sich an um Preise und Verfügbarkeiten zu sehen
Typenübersicht
Allgemeine Informationen
Zur Herstellung von Traversen oder Auskragungen am Montageprofil PRO 46.
Zertifizierung
Technische Daten
Material Grundkörper | Stahl |
Oberfläche | HCP |
Korrosionsschutzklasse | C4 |

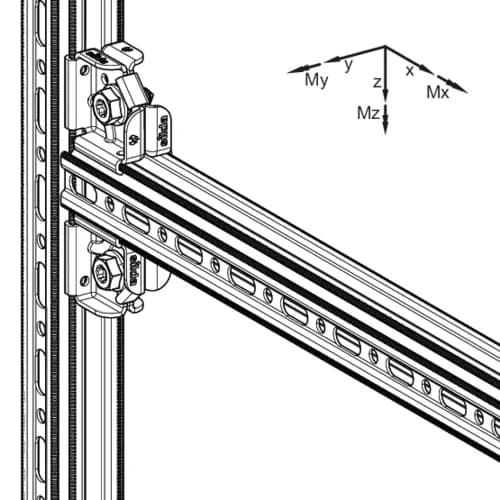

Lastwerte
Typ | -VX,Gebr | VX,Gebr | -VY,Gebr | VY,Gebr | -VZ,Gebr | VZ,Gebr |
CN 46 HCP | 0,72 kN | 0,72 kN | 0,83 kN | 0,83 kN | 0,72 kN | 0,72 kN |
Typ | -MY,Gebr | MY,Gebr | -MZ,Gebr | MZ,Gebr |
CN 46 HCP | 0,09 kNm | 0,12 kNm | 0,02 kNm | 0,02 kNm |
Software
Dieses Produkt ist in der folgenden Software verfügbar.
Montage

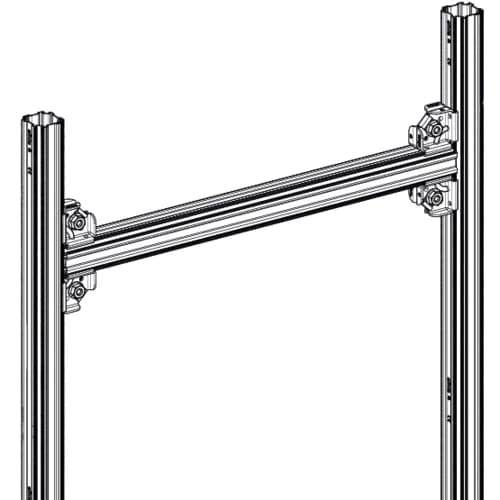

Verbinder auf beide zu fügenden Profile aufdrücken und durch Anziehen der Schraube fixieren.
Je nach Einwirkung müssen ein oder zwei Winkel pro Anschluss verwendet werden. Bei Auskragungen müssen Verbinder immer paarweise verwendet werden.
Antrieb: Innensechsrund T50 und Außensechskant SW 17
Anzugsmoment: 30 Nm
