Schienenadapter SA PRO 46-41 HCP
Gruppe: B105
Artikel-Nr. 803542
Zur Herstellung von leichteren Konstruktionen innerhalb des siMetrix Systems geeignet
Ermöglicht den Systemübergang vom Montageprofil PRO 46 zu den Schienensystemen Pressix CC 41 und 27

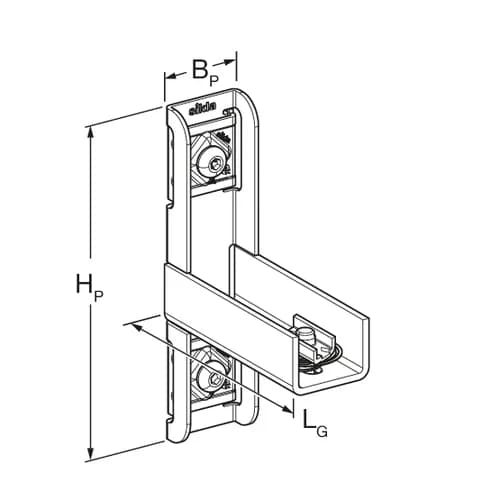

Technische Daten
BP | 47 mm |
HP | 195 mm |
HP1 | 126,5 mm |
dP | 5,5 mm |
LG | 128,5 mm |
Lastwerte
-VX,Gebr | 2,89 kN |
VX,Gebr | 2,89 kN |
-VY,Gebr | 1,15 kN |
VY,Gebr | 1,15 kN |
-VZ,Gebr | 0,83 kN |
VZ,Gebr | 0,83 kN |
-MY,Gebr | 0,44 kNm |
MY,Gebr | 0,33 kNm |
-MZ,Gebr | 0,16 kNm |
MZ,Gebr | 0,16 kNm |
Technische Daten
Material Grundkörper | Stahl |
Oberfläche | HCP |
Korrosionsschutzklasse | C4 |
CAD
Montage
Die Grundplatte des Schienenadapters am Montageprofil in eine Nut seitlich einhaken, Verschluss auf der Gegenseite zudrücken und Schrauben festziehen.
Anschließend Montageschiene einlegen, festdrücken und anziehen.
