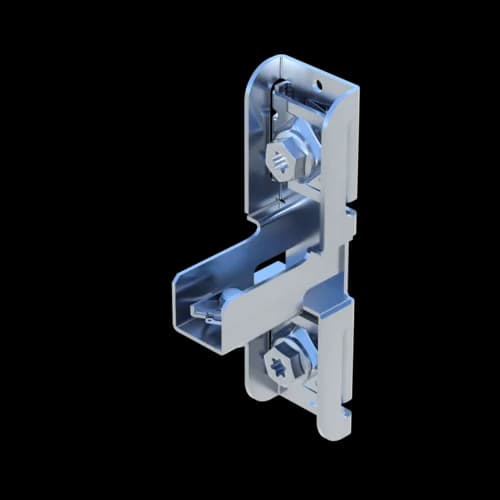

SA PRO 46-27

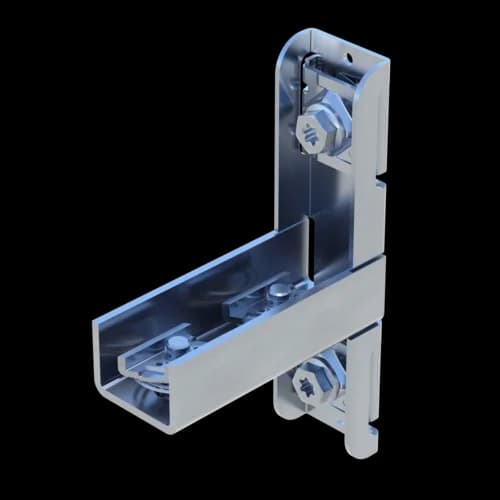

SA PRO 46-41
Gruppe: B105
Zur Herstellung von leichteren Konstruktionen innerhalb des siMetrix Systems geeignet

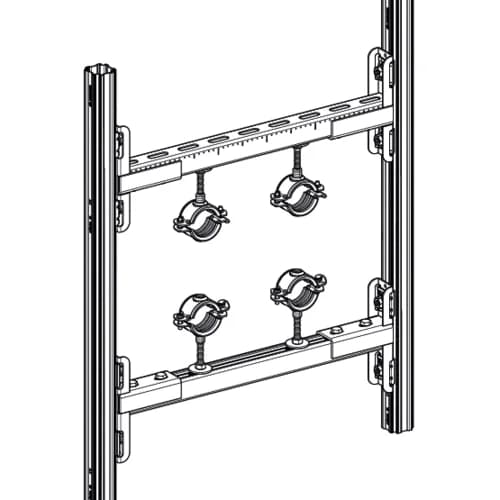

Ermöglicht den Systemübergang vom Montageprofil PRO 46 zu den Schienensystemen Pressix CC 41 und 27
Bitte melden Sie sich an um Preise und Verfügbarkeiten zu sehen

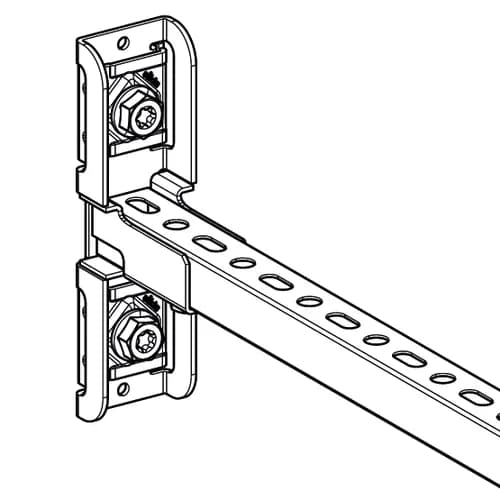

Die Grundplatte des Schienenadapters am Montageprofil in eine Nut seitlich einhaken, Verschluss auf der Gegenseite zudrücken und Schrauben festziehen. Anschließend Montageschiene einlegen, festdrücken und anziehen.
Ausführung: Grundplatte verschweißt mit U-Profil
Antrieb: Innensechsrund T50 und Außensechskant SW 17
Anzugsdrehmomente:
Am siMetrix Profil: 20 Nm
An den siConnect Gewindeplatten des SA PRO 46-27: 10 Nm
An den siConnect Gewindeplatten des SA PRO 46-41: 40 Nm
Info | Typ | LG | Gewicht | Verpackung | Artikel-Nr. | Preis | |
| SA PRO 46-27 HCP | 73,5 mm | 0,44 kg/Stück | 10 Stück | 803541 | bitte einloggen | ||
| SA PRO 46-41 HCP | 128,5 mm | 0,88 kg/Stück | 10 Stück | 803542 | bitte einloggen | ||
Zur Herstellung von leichteren Konstruktionen innerhalb des siMetrix Systems. Ermöglicht den Systemübergang vom siMetrix Montageprofil PRO 46 zu den Schienensystemen Pressix CC 41 und 27.
Zertifizierung
Material Grundkörper | Stahl |
Oberfläche | HCP |
Korrosionsschutzklasse | C4 |

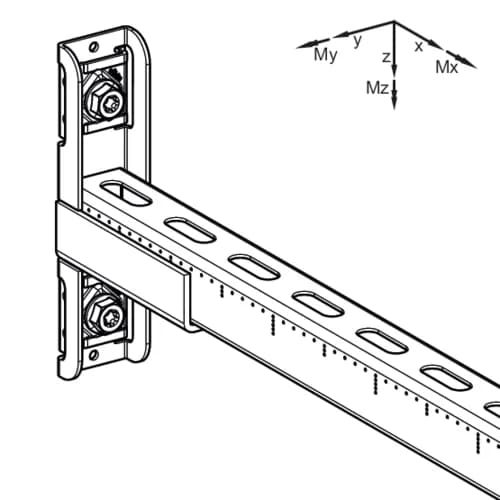

Typ | -VX,Gebr | VX,Gebr | -VY,Gebr | VY,Gebr | -VZ,Gebr | VZ,Gebr |
SA PRO 46-27 HCP | 1,08 kN | 1,08 kN | 2,91 kN | 2,91 kN | 0,83 kN | 0,83 kN |
SA PRO 46-41 HCP | 2,89 kN | 2,89 kN | 1,15 kN | 1,15 kN | 0,83 kN | 0,83 kN |
Typ | -MY,Gebr | MY,Gebr | -MZ,Gebr | MZ,Gebr |
SA PRO 46-27 HCP | 0,15 kNm | 0,05 kNm | 0,04 kNm | 0,04 kNm |
Software
Dieses Produkt ist in der folgenden Software verfügbar.
SA PRO 46-41 HCP
0,44 kNm |
0,33 kNm |
0,16 kNm |
0,16 kNm |
