Schalldämmelement SDE 2-SBV
Gruppe: 1612
Artikel-Nr. 161406
Dies ist ein Ersatz für Old Productname (Artikel-Nr. 123456).
Universell einsetzbares Schalldämmelement für höhere Lasten und Schallschutzanforderungen nach DIN 4109
Geeignet für schallentkoppelte Befestigungen von Geräten der Lüftungs- und Klimatechnik sowie kompletten Konstruktionen
Auch als Gelenkbefestigung für Montageschienen an schrägen Flächen und zur Realisierung von Abstrebungen verwendbar
Bitte melden Sie sich an um Preise und Verfügbarkeiten zu sehen
Anmelden oder registrierenTechnische Daten

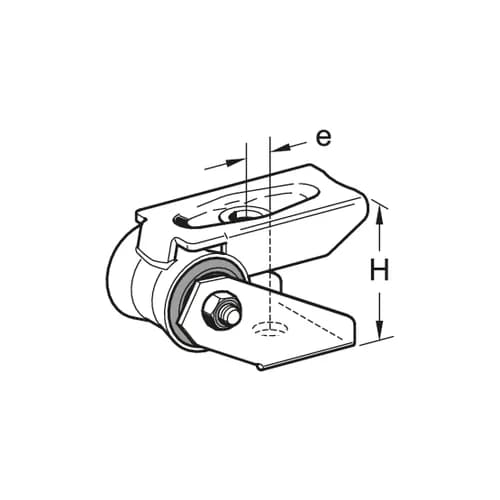

Beide Typen bestehen aus baugleichen Komponenten. Der systemseitige Bügel ist mittels Sechskantschraube M10 einschließlich Sicherheitsmutter komplett vormontiert; der Typ wird durch die Lage dieses Bügels bestimmt.
Lastwerte
-VX,Gebr | 10,00 kN |
VX,Gebr | 10,00 kN |
Technische Daten
max. Temperatur | 100 °C |
min. Temperatur | -30 °C |
Einfügungsdämmung | 15 dB(A) |
Raumgewicht | 650,00 kg/m³ |
Material Grundkörper | Stahl |
Material Dämmkörper | PUR |
Oberfläche | galvanisch verzinkt (Fe//Zn) |
Korrosionsschutzklasse | C2 |
Zertifizierung
Montage
Für schallgedämmte Festpunkte wird die Verwendung von Sikla Stabil Rohrschellen empfohlen. Die Befestigung kann als
a) Einzelanschluss (zentrisch am 3G-Anschluss der Stabil D-3G) oder als
b) Doppelanschluss (beidseitig an den Schellenohren der Stabil D) erfolgen.
