Schalldämmelement SDE 1 -3G
Gruppe: 1612
Artikel-Nr. 136989
Äußerst variabel einsetzbares Schalldämmelement bei Schallschutzanforderungen nach DIN 4109
Vielseitig kombinierbar mit anderen Produkten für den Einsatz im gesamten Anlagenbau

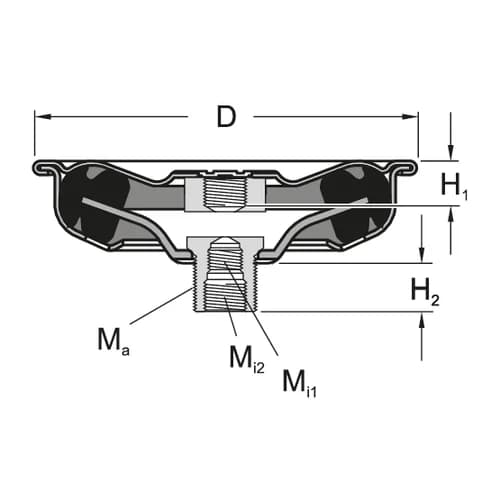

Technische Daten
Jedem Schalldämmelement ist ein Gewindestift M10 x 25 lose beigelegt.
Lastwerte
-VX,Gebr | 2,50 kN |
VX,Gebr | 3,00 kN |
VY,Gebr | 0,50 kN |
Technische Daten
max. Temperatur | 110 °C |
min. Temperatur | -50 °C |
Einfügungsdämmung | 18,9 dB(A) |
Härte | 45+/-5° Shore |
Material Grundkörper | Stahl |
Material Dämmkörper | EPDM |
Oberfläche | galvanisch verzinkt (Fe//Zn) |
Korrosionsschutzklasse | C2 |
Zertifizierung
Montage
Das SDE 1 ist für Decken-, Boden- und Wandmontage geeignet. Der beiliegende Gewindestift M10 x 25 ist in das bauseitige Innengewinde bis zum Anschlag einzuschrauben, um das SDE 1 mittels Innengewindeanker am Bauwerk zu befestigen. Zum Festziehen dient der Zapfenschlüssel SDE.
