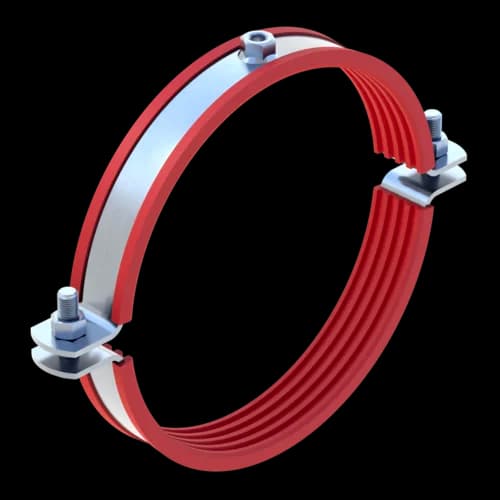

Rohrschelle STABIL D-M16 SILIKON 359-368
Gruppe: 1214
Artikel-Nr. 146025
Zur Befestigung von Rohrleitungen in versorgungstechnischen Anlagen
Mit Schalldämmeinlage für schallentkoppelte Rohrbefestigung
Erfüllt Schallschutzanforderungen nach DIN 4109
Bitte melden Sie sich an um Preise und Verfügbarkeiten zu sehen
Technische Daten
B1 | 496 mm |
b2 | 56 mm |
D | 368 mm |
D2 | 368 mm |
e | 446 mm |
H | 408 mm |
t | 5 mm |
Mit angeschweißter Mutter M16, Spannschrauben und Muttern lose beigelegt.
Lastwerte
-VZ,Gebr | 9,00 kN |
Die max. zul. Last wurde unter Anwendung statistischer Methoden aus den Bruchlasten, unter Einhaltung einer max. zul. Verformung von 1,5 mm bzw. 2 % des max. spannbaren Rohrdurchmessers, ermittelt.
Technische Daten
Max. Temperatur Dämmung | 200 °C |
Min. Temperatur Dämmung | -60 °C |
Material Grundkörper | Stahl |
Material Dämmkörper | Silikon |
Material Verbindungselement | Stahl |
Oberfläche | galvanisch verzinkt (Fe//Zn) |
Korrosionsschutzklasse | C2 |
Zertifizierung
Montage
Anzugsmoment: 20 Nm
