Profilkupplung PK 46 HCP
Gruppe: B108
Artikel-Nr. 802159
Flexibles Verbindungselement zur Verbindung zweier Montageprofile PRO 46
Maximal zulässiges Biegemoment an der Verbindungsstelle ist zu beachten
Technische Daten

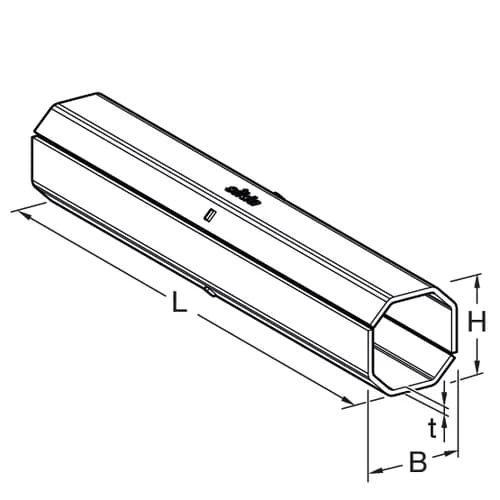

B | 35 mm |
H | 35 mm |
t | 2 mm |
L | 200 mm |
Profilkupplung PK 46
8 x Bohrschraube SKB ST 5,5 x 16 HCP
Lastwerte
-VX,Gebr | 13,40 kN |
VX,Gebr | 13,40 kN |
-MY,Gebr | 1,65 kNm |
MY,Gebr | 1,65 kNm |
Technische Daten
Material Grundkörper | Stahl |
Oberfläche | HCP |
Korrosionsschutzklasse | C4 |
CAD
Montage
Verschraubung mit 8 Bohrschrauben SKB ST 5,5 x 16 HCP bei Einhaltung möglichst großer Schraubenabstände für optimale Hebelverhältnisse.
