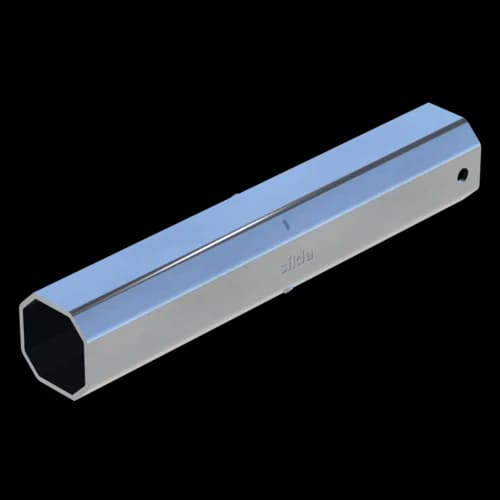

Profilkupplung PK 46 HCP
Gruppe: B108
Dies ist ein Ersatz für Old Productname (Artikel-Nr. 123456).
Flexibles Verbindungselement zur Verbindung zweier Montageprofile PRO 46
Maximal zulässiges Biegemoment an der Verbindungsstelle ist zu beachten
Bitte melden Sie sich an um Preise und Verfügbarkeiten zu sehen
Anmelden oder registrierenTypenübersicht
Allgemeine Informationen
Flexibles Verbindungselement zur Verbindung zweier Montageprofile PRO 46. Das maximal zulässige Biegemoment an der Verbindungsstelle ist zu beachten.
Technische Daten
Material Grundkörper | Stahl |
Oberfläche | HCP |
Korrosionsschutzklasse | C4 |
Lastwerte
Typ | -VX,Gebr | VX,Gebr |
PK 46 HCP | 13,40 kN | 13,40 kN |
Typ | -MY,Gebr | MY,Gebr |
PK 46 HCP | 1,65 kNm | 1,65 kNm |
Software
Dieses Produkt ist in der folgenden Software verfügbar.
Montage

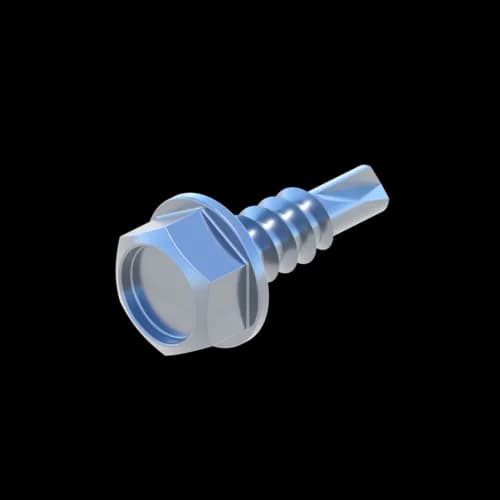

Verschraubung mit 8 Bohrschrauben SKB ST 5,5 x 16 HCP bei Einhaltung möglichst großer Schraubenabstände für optimale Hebelverhältnisse.
