Montageprofilklammer MPK 46 M16 HCP
Gruppe: B113
Artikel-Nr. 803865
Dies ist ein Ersatz für Old Productname (Artikel-Nr. 123456).
Montageprofilklammer MPK 46 ermöglicht seitliche, stufenlose Anbindung von Gewindestangen am Montageprofil PRO 46
Höhenverstellung der Rohrschelle bleibt unbegrenzt
Geringer Bauraumbedarf erlaubt überlappende Positionierung der Schellenohren bei versetzter Profilseitenmontage
Bitte melden Sie sich an um Preise und Verfügbarkeiten zu sehen
Anmelden oder registrierenTechnische Daten

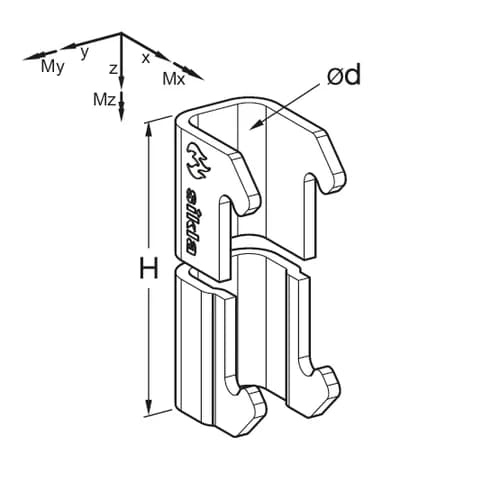

Lastwerte
-VX,Gebr | 0,52 kN |
VX,Gebr | 0,52 kN |
-VY,Gebr | 0,83 kN |
VY,Gebr | 0,83 kN |
-VZ,Gebr | 2,92 kN |
VZ,Gebr | 2,92 kN |
-MX,Gebr | 0,01 kNm |
MX,Gebr | 0,01 kNm |
Technische Daten
Material Grundkörper | Stahl |
Oberfläche | HCP |
Korrosionsschutzklasse | C4 |
CAD
Montage
Die Montageprofilklammer MPK 46 einseitig einhängen und durch mittiges Drücken aufschnappen. Anschließend den Gewindestab durchstecken, die benötigte Höhe einstellen und mit jeweils einer Mutter oben und unten kontern.
