Montageprofilklammer MPK 46 HCP
Gruppe: B113
Montageprofilklammer MPK 46 ermöglicht seitliche, stufenlose Anbindung von Gewindestangen am Montageprofil PRO 46
Höhenverstellung der Rohrschelle bleibt unbegrenzt
Geringer Bauraumbedarf erlaubt überlappende Positionierung der Schellenohren bei versetzter Profilseitenmontage
Typenübersicht
Allgemeine Informationen

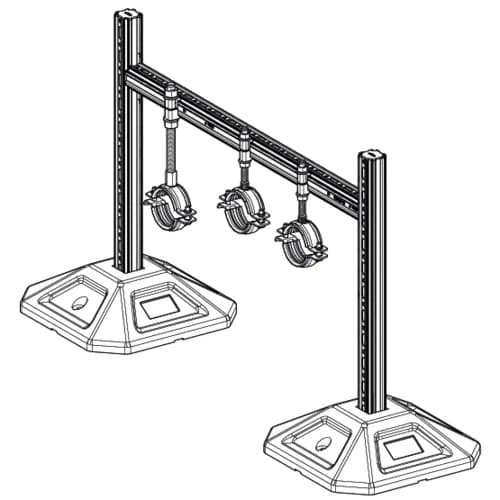

Mit der Montageprofilklammer MPK 46 können Gewindestäbe am Montageprofil PRO 46 seitlich, stufenlos angebunden werden. Eine Höhenverstellung der Rohrschelle ist nicht limitiert. Durch den geringen Bauraumbedarf bei versetzter Profilseitenmontage können die Schellenohren überlappend zueinander positioniert werden.
Technische Daten
Material Grundkörper | Stahl |
Oberfläche | HCP |
Korrosionsschutzklasse | C4 |
Lastwerte
Typ | -VX,Gebr | VX,Gebr | -VY,Gebr | VY,Gebr | -VZ,Gebr | VZ,Gebr |
MPK 46 M 8 HCP | 0,52 kN | 0,52 kN | 0,83 kN | 0,83 kN | 2,92 kN | 2,92 kN |
MPK 46 M10 HCP | 0,52 kN | 0,52 kN | 0,83 kN | 0,83 kN | 2,92 kN | 2,92 kN |
MPK 46 M12 HCP | 0,52 kN | 0,52 kN | 0,83 kN | 0,83 kN | 2,92 kN | 2,92 kN |
MPK 46 M16 HCP | 0,52 kN | 0,52 kN | 0,83 kN | 0,83 kN | 2,92 kN | 2,92 kN |
Typ | -MX,Gebr | MX,Gebr |
MPK 46 M 8 HCP | 0,01 kNm | 0,01 kNm |
MPK 46 M10 HCP | 0,01 kNm | 0,01 kNm |
MPK 46 M12 HCP | 0,01 kNm | 0,01 kNm |
MPK 46 M16 HCP | 0,01 kNm | 0,01 kNm |
Software
Dieses Produkt ist in der folgenden Software verfügbar.
Montage
Die Montageprofilklammer MPK 46 einseitig einhängen und durch mittiges Drücken aufschnappen. Anschließend den Gewindestab durchstecken, die benötigte Höhe einstellen und mit jeweils einer Mutter oben und unten kontern.
