LUW SL
Lüftungswinkel LUW SL
Gruppe: 1601
Zur Abhängung von rechteckigen Lüftungskanälen unmittelbar unter der Decke oder als Abstandsmontage mit Gewindestäben
Geeignet für schallentkoppelte Kanalbefestigung nach DIN 4109, mit Verstellmöglichkeit im Langloch
Ausreichender Abstand bei Schachtmontagen zur Vermeidung von Körperschallkontakt
Bitte melden Sie sich an um Preise und Verfügbarkeiten zu sehen
Typenübersicht
Allgemeine Informationen

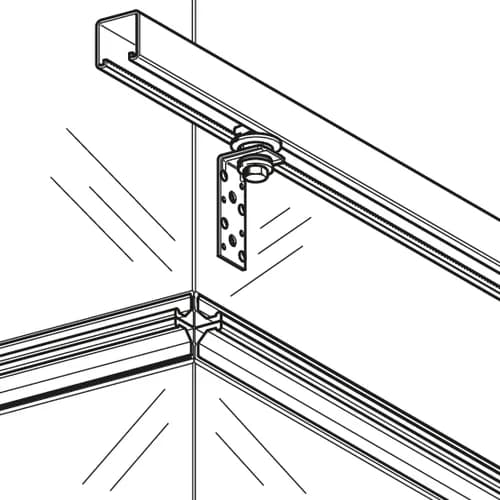

Zur Abhängung von rechteckigen Lüftungskanälen unmittelbar unter der Decke oder als Abstandsmontage mit Gewindestäben. Geeignet zur schallentkoppelten Kanalbefestigung bei Schallschutzanforderungen nach DIN 4109. Die Verstellmöglichkeit im Langloch eignet sich zum Ausgleich von Bohrungsabweichungen und Bautoleranzen. Bei Schachtmontagen mit Schiene und Hakenkopfschraube gewährleistet sie ausreichenden Abstand, um Körperschallkontakt zu vermeiden.
Zertifizierung
Technische Daten
Max. Temperatur | 110 °C |
Min. Temperatur | -50 °C |
Einfügungsdämmung | 8,7 dB(A) |
Härte | 45+ / -5° Shore |
Material Grundkörper | Stahl |
Material Dämmkörper | EPDM |
Oberfläche | galvanisch verzinkt (Fe//Zn) |
Korrosionsschutzklasse | C2 |
Lastwerte
Typ | -VZ,Gebr |
LUW SL | 0,80 kN |
Software
Dieses Produkt ist in der folgenden Software verfügbar.
Montage
Die Montage am Kanal kann mit Nieten ( ø 4 - 5 mm), Blechschrauben ( ø 4 - 5 mm) oder metrischen Schrauben M8 durchgeführt werden.
Bei stehender Anordnung (Druckbelastung) des Winkels sind die, der Abwinklung 90° am nächsten liegenden Lochungen zu verwenden. Bei Befestigung mit einer Schraube M8 ist zusätzlich eine U-Scheibe 8/40 einzusetzen.
Verstellbereich: 13 mm
Anschlussmöglichkeit bauseits: M8 / M10
