Loslager-Hochtemperatur LD-HT-HV 150
Gruppe: A766

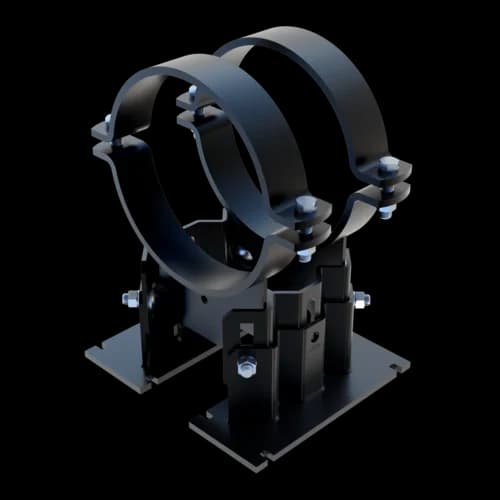

Zweischelliges, höhenverstellbares Loslager mit zwei Stegen und Zahnraster in 2,5 mm-Schritten, Auslieferungshöhe 150 mm – ideal für gleitende Rohrhalterungen.
Temperaturbeständig bis 500 °C, mit werkstoffabhängigen Korrekturfaktoren zur Lastermittlung gemäß DIN EN 13480-3.
Geeignet für Stahlträger ab 80 mm Flanschbreite und kombinierbar mit Sikla Bauteilen zur Realisierung von Führungs- oder Festpunkten.
Typenübersicht
Allgemeine Informationen
Höhenverstellbares, zweischelliges Loslager mit zwei Stegen mit einer Auslieferungshöhe von 150 mm. Höhenverstellung im Zahnraster 2,5 mm. Insbesondere für gleitende Rohrhalterung auf geeigneter Oberfläche. Bei der Auflage auf Stahlträger wird eine Mindestflanschbreite von 80 mm empfohlen. Durch die Kombination mit weiteren Sikla Bauteilen können auch Führungs- oder Festpunkte realisiert werden. Diese Lager sind für den Einsatz im Temperaturbereich von 300°C bis 500°C ausgelegt. Zur Ermittlung der Lasten bei realen Betriebstemperaturen werden die werkstoffabhängigen Korrekturfaktoren k herangezogen. Für die Unterkonstruktion sind die zu erwartenden Temperaturen nach DIN EN 13480-3 Tabelle 13.11.2–2 zu berücksichtigen.
Zertifizierung
Technische Daten
max. Temperatur | 500 °C |
Haftreibungszahl μ0 (ohne Gleitplatte) / siFramo and siMotec | 0,3 |
Salzsprühnebeltest | Beständigkeit > 500 Stunden |
Material Grundkörper | Stahl |
Material Verbindungselement | Schrauben/Muttern Höhenverstellung: A4-80, Schrauben/Muttern Schelle: A4-70 |
Oberfläche | HCP |
Korrosionsschutzklasse | C4 |
Software
Dieses Produkt ist in der folgenden Software verfügbar.
Montage
Beide Unterteile müssen in gleicher Höheneinstellung montiert werden, um eine beidseitig korrekte Auflage der Gleitplatten zu sichern.
| Typ | Höhe H Lieferzustand [mm] | Höhe H Verstellbereich [mm] |
|---|---|---|
| HV 150 | 150 | 116 - 168,5 |
Anzugsdrehmomente Schraubverbindungen
| Spannschrauben | Anzugsdrehmoment [Nm] | Höhenverstellung | Anzugsdrehmoment [Nm] |
|---|---|---|---|
| DN 200 | 50 | Schrauben im Steg | 80 |
| DN 250 - 600 | 60 | Schrauben im Steg | 80 |
