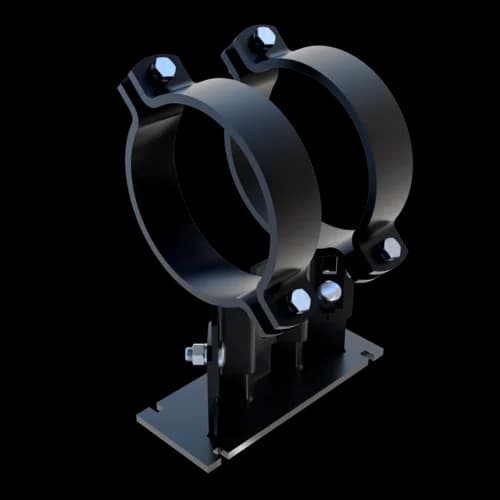

Loslager-Hochtemperatur LC-HT-HV 150 163-169 (DN 150_6'')
Gruppe: A766
Artikel-Nr. 801063
Zweischelliges, höhenverstellbares Loslager mit Auslieferungshöhe 150 mm und Zahnraster in 2,5 mm-Schritten – ideal für gleitende Rohrhalterungen.
Temperaturbeständig bis 500 °C, mit werkstoffabhängigen Korrekturfaktoren zur Lastermittlung gemäß DIN EN 13480-3.
Geeignet für Stahlträger ab 80 mm Flanschbreite und kombinierbar mit Sikla Bauteilen zur Realisierung von Führungs- oder Festpunkten.
Technische Daten
D1 | 169 mm |
D | 169 mm |
B1 | 100 mm |
L1 | 250 mm |
HV min | 116 mm |
HV max | 168,5 mm |
H | 150 mm |
W | 45° |
SL | 55 mm |
SG | M12 |
Technische Daten
max. Temperatur | 500 °C |
Haftreibungszahl μ0 (ohne Gleitplatte) / siFramo and siMotec | 0,3 |
Salzsprühnebeltest | Beständigkeit > 500 Stunden |
Material Grundkörper | Stahl |
Material Verbindungselement | Schrauben/Muttern Höhenverstellung: A4-80, Schrauben/Muttern Schelle: A4-70 |
Oberfläche | HCP |
Korrosionsschutzklasse | C4 |
Zertifizierung
Montage
| Typ | Höhe H Lieferzustand [mm] | Höhe H Verstellbereich [mm] |
|---|---|---|
| HV 150 | 150 | 116 - 168,5 |
Anzugsdrehmomente Schraubverbindungen
| Spannschrauben | Anzugsdrehmoment [Nm] | Höhenverstellung | Anzugsdrehmoment [Nm] |
|---|---|---|---|
| DN 15 - 40 | 40 | Schrauben im Steg | 80 |
| DN 50 - 200 | 50 | Schrauben im Steg | 80 |
