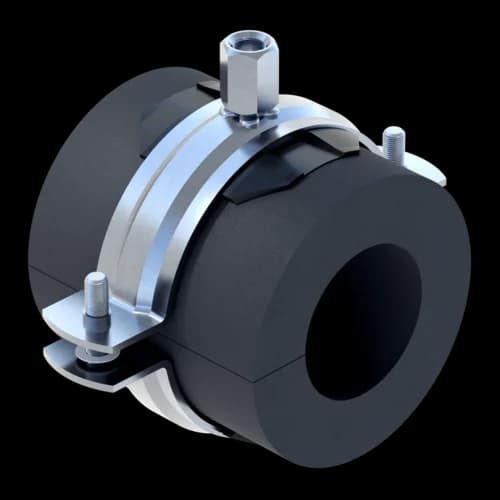

Kälteschelle AKS 19
Gruppe: 1258
Dies ist ein Ersatz für Old Productname (Artikel-Nr. 123456).
Geeignet zur sicheren Tauwasserverhinderung im Bereich der Rohrhalterung bei Kälte- und Klimaanlagen sowie als Isolierschelle für Heizungsanlagen
Stirnseitige Verklebung mit Elastomer-Rohrisolierungen sorgt für einheitlichen Rohrleitungsverlauf und diffusionsdichte Verbindung
Schallentkoppelte Befestigung bei Schallschutzanforderungen nach DIN 4109
Bitte melden Sie sich an um Preise und Verfügbarkeiten zu sehen
Typenübersicht
Allgemeine Informationen
Geeignet zur sicheren Tauwasserverhinderung im Bereich der Rohrhalterung bei Kälte- und Klimaanlagen sowie als Isolierschelle für Heizungsanlagen. Die stirnseitige Verklebung mit Elastomer-Rohrisolierungen garantiert einen einheitlich aussehenden Rohrleitungsverlauf und eine diffusionsdichte Verbindung. Geeignet zur schallentkoppelten Befestigung bei Schallschutzanforderungen nach DIN 4109.
Zertifizierung
Technische Daten
Max. Temperatur | 110 °C |
Min. Temperatur | 0 °C |
Wärmeleitfähigkeit λ {0°C} | λ ≤ 0,038 W/Mk |
Klasse Brandverhalten | EL nach DIN EN 13501-1 |
Wasserdampf-Diffusionswiderstandszahl | µ ≥ 7.000 |
Einlagerungsbedingung | in trockenen, sauberen Räumen bei Luftfeuchtigkeit 50 - 70% und Raumtemperatur 0 - 35°C |
Material Grundkörper | Stahl |
Material Dämmkörper | PUR |
Material Verbindungselement | Stahl |
Oberfläche | galvanisch verzinkt (Fe//Zn) |
Korrosionsschutzklasse | C2 |
Software
Dieses Produkt ist in der folgenden Software verfügbar.
Montage

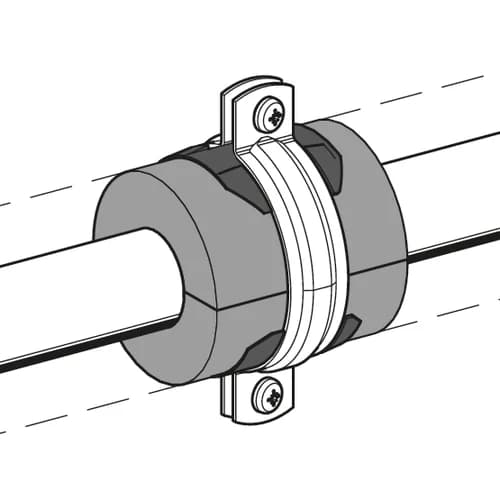

Rohrträger über die Rohrleitung klappen, Abdeckfolie der Selbstklebestreifen entfernen und Längsnaht zusammenfügen. Rohrhalterung bzw. Rohrschelle mittig um die Tragelemente anbringen. Verklebung an den Stirnseiten von Rohrträger und Dämmung vornehmen.
Bei Wandmontage horizontaler Rohrleitungen in Heizungsanlagen müssen die Tragelemente an der Schellenöffnung platziert werden. Stützweitenempfehlung siehe Montagetechnik Kapitel "Rohrleitungstechnik".
