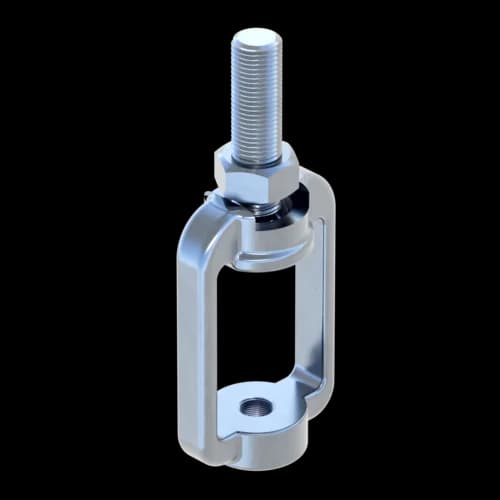

Höhenregulierstück HRS P M10
Gruppe: 1339
Artikel-Nr. 151528
Für alle versorgungstechnischen Anlagen geeignet
Pendelelement ermöglicht Auslenkung in alle Richtungen
Einfache Deckenmontage mit Anker oder Profilschiene
Bitte melden Sie sich an um Preise und Verfügbarkeiten zu sehen
Technische Daten
Komplettbaugruppe ohne lose Teile.
Lastwerte
-VZ,Gebr | 4,00 kN |
Technische Daten
Material Grundkörper | GUSS |
Material Verbindungselement | Stahl |
Oberfläche | galvanisch verzinkt (Fe//Zn) |
Korrosionsschutzklasse | C2 |
Zertifizierung
Montage
Durch das Anheben des Grundkörpers umfasst die eingefräste Aussparung die auf der Pendelschraube befestigte Sechskantmutter. Mit dem Grundkörper kann dann die Pendelschraube eingeschraubt werden. Anschließend mit dem Gabelschlüssel festziehen. Nach der Montage liegt der Grundkörper frei beweglich und drehbar auf dem abgerundeten Schraubenkopf.
Max. Pedelwinkel: 7°
Anschlüsse:
| Typ | Systemanschluss | Deckenanschluss |
|---|---|---|
| P M8 | M8 | M8 x 22 |
| P M10 | M10 | M10 x 22 |
