Halter WBD 46 HCP
Gruppe: B102
Artikel-Nr. 803544
Durch Verschrauben eines WBD-Halters mit dem Montageprofil PRO 46 entstehen Konsolen für Wand-, Boden- und Deckenmontage sowie Ständer für Rahmenkonstruktionen
HCP-Ausführung ermöglicht den Einsatz in Bereichen mit erhöhten Korrosionsschutzanforderungen

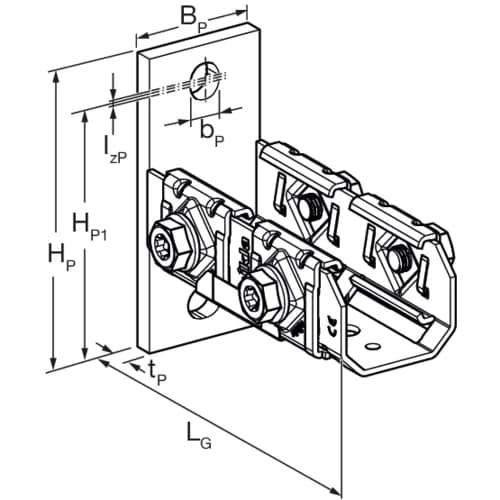

Technische Daten
BP | 50 mm |
HP | 120 mm |
HP1 | 90 mm |
IZP | 2 mm |
LG | 138 mm |
Lastwerte
-VX,Gebr | 1,61 kN |
VX,Gebr | 1,61 kN |
-VY,Gebr | 2,43 kN |
VY,Gebr | 2,43 kN |
-VZ,Gebr | 3,54 kN |
VZ,Gebr | 2,64 kN |
-MY,Gebr | 0,35 kNm |
MY,Gebr | 0,40 kNm |
-MZ,Gebr | 0,39 kNm |
MZ,Gebr | 0,39 kNm |
Technische Daten
Material Grundkörper | Stahl |
Oberfläche | HCP |
Korrosionsschutzklasse | C4 |
CAD
Montage
Die Befestigung an den Baukörper erfolgt mittels Bolzenanker AN BZ plus oder Schwerlastankern. Alternative Befestigung an Stahlträgern mittels Adapterplatte AP 46 80/120 (Art.-Nr. 802158).
