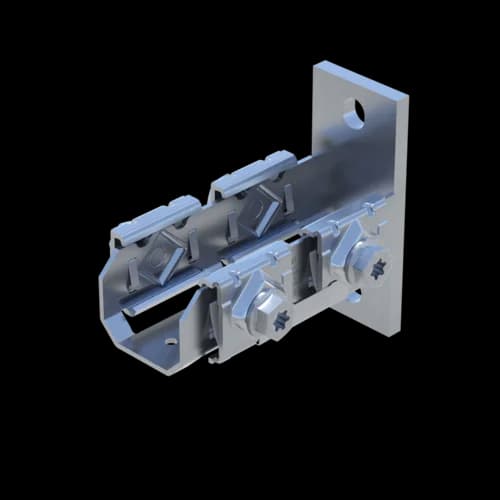

Halter WBD 46 HCP
Gruppe: B102

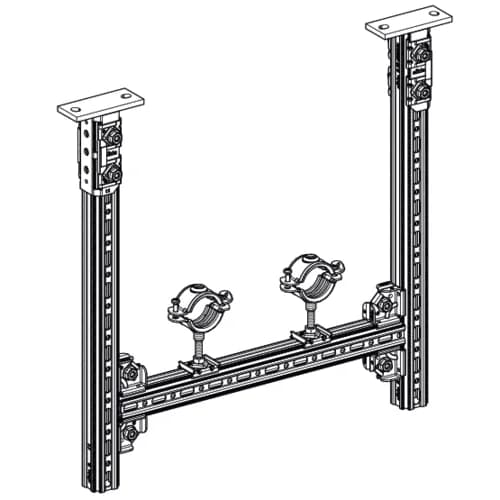

Durch Verschrauben eines WBD-Halters mit dem Montageprofil PRO 46 entstehen Konsolen für Wand-, Boden- und Deckenmontage sowie Ständer für Rahmenkonstruktionen
HCP-Ausführung ermöglicht den Einsatz in Bereichen mit erhöhten Korrosionsschutzanforderungen
Bitte melden Sie sich an um Preise und Verfügbarkeiten zu sehen
Typenübersicht
Allgemeine Informationen
Durch Verschrauben eines WBD-Halters mit dem Montageprofil PRO 46 entstehen Konsolen für Wand-, Boden- und Deckenmontage und insbesondere Ständer für Rahmenkonstruktionen. Die HCP Ausführung erlaubt eine Verwendung in Bereichen mit höheren Korrosionsschutzanforderungen.
Zertifizierung
Technische Daten
Material Grundkörper | Stahl |
Oberfläche | HCP |
Korrosionsschutzklasse | C4 |
Lastwerte
Typ | -VX,Gebr | VX,Gebr | -VY,Gebr | VY,Gebr | -VZ,Gebr | VZ,Gebr |
WBD 46 HCP | 1,61 kN | 1,61 kN | 2,43 kN | 2,43 kN | 3,54 kN | 2,64 kN |
Typ | -MY,Gebr | MY,Gebr | -MZ,Gebr | MZ,Gebr |
WBD 46 HCP | 0,35 kNm | 0,4 kNm | 0,39 kNm | 0,39 kNm |
Software
Dieses Produkt ist in der folgenden Software verfügbar.
Montage
Die Befestigung an den Baukörper erfolgt mittels Bolzenanker AN BZ plus oder Schwerlastankern. Alternative Befestigung an Stahlträgern mittels Adapterplatte AP 46 80/120 (Art.-Nr. 802158).
Anzahl Blöcke mit Schrauben seitlich: 4 x M10
Ausführung: Grundplatte verschweißt mit Profilaufnahme
Antrieb: Innensechsrund T50 und Außensechskant SW 17
Anzugsmoment: 20 Nm
