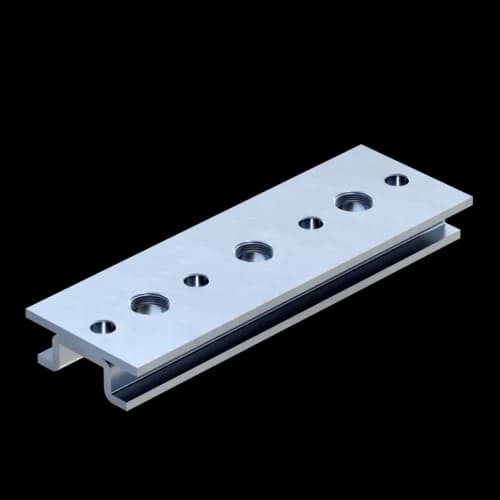

Gleitstück GS 41 A4
Gruppe: 1736
Gleitstück 41 für Einzel- und Doppelhalterung auf Montageschienen der Abmessung 41, geeignet für Boden-, Decken- und Steigleitungsanwendungen
Variable Anschlussmöglichkeiten der Rohrschellen von M12 bis R1", kombinierbar mit Ratio S und Stabil D-3G
Gleitweg abhängig von der Schienenlänge, sichere Funktion durch Halteklauen oder alternativ mit Schienenhalter SH
Typenübersicht
Allgemeine Informationen

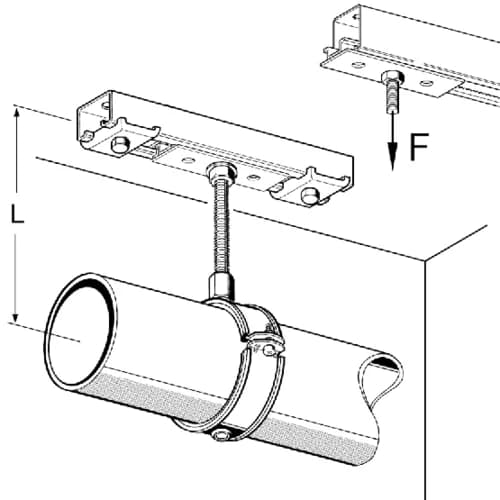

Das Gleitstück 41 wird vorwiegend in Verbindung mit den Sikla Montageschienen der Abmessung 41 eingesetzt. Es besteht die Möglichkeit der Einzel- und Doppelhalterung. Die Anordnung ist in Abhängigkeit von der zulässigen Belastung zu planen. Die Länge des Gleitweges wird durch die Länge der Schiene bestimmt. Zur Sicherung der Funktion sind Halteklauen einzusetzen. Eine Alternativlösung ist die Verwendung der Schienenhalter SH. Jede Kombination mit den Rohrschellen Ratio S und Stabil D-3G ist durchführbar. Variable Anschlüsse der Rohrschellen sind zwischen M12 und R1' möglich. Für diese Anschlussvarianten kann die entsprechende Grundplatte Stabil direkt mit Schrauben M10 x 20 auf das Gleitstück geschraubt werden. Geeignet für Boden- und Deckenmontage sowie als Führungslager für Steigleitungen.
Technische Daten
Bruchdehnung | 560 % |
Rückprallelastizität | 39 % |
Material Grundkörper | Edelstahl A4 |
Korrosionsschutzklasse | CRC II – III (C4 – C5 nach DIN EN ISO 12944-2) |
