Block PBH 46 M10 HCP
Gruppe: B114
Artikel-Nr. 803548
Dies ist ein Ersatz für Old Productname (Artikel-Nr. 123456).
Schnellmontagesystem zur Befestigung von Rohrschellen und anderen Bauteilen am siMetrix Montageprofil PRO 46
Nach Aufschnappen selbsthaltend durch Klemmwirkung, gleichzeitig leicht verschiebbar
Komplettierung durch Nutstifte PNS, Gewindestifte oder andere Verbindungselemente
Bitte melden Sie sich an um Preise und Verfügbarkeiten zu sehen
Anmelden oder registrierenTechnische Daten

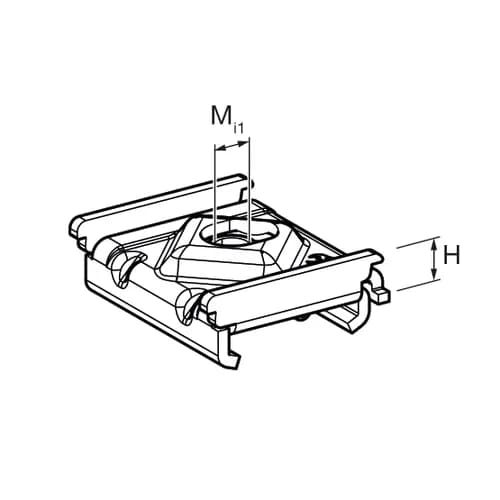

L | 47 mm |
B | 42,5 mm |
H | 10 mm |
Mi1 | M10 |
Block komplett vormontiert.
Typen M12, M16 und 1/2" mit Adapter vormontiert.
Lastwerte
-VX,Gebr | 0,54 kN |
VX,Gebr | 0,54 kN |
-VY,Gebr | 2,54 kN |
VY,Gebr | 2,54 kN |
-VZ,Gebr | 4,52 kN |
VZ,Gebr | 4,52 kN |
-MX,Gebr | 0,04 kNm |
MX,Gebr | 0,04 kNm |
-MY,Gebr | 0,05 kNm |
MY,Gebr | 0,05 kNm |
Lastrichtung nicht RAL-geprüft
Technische Daten
Material Grundkörper | Stahl |
Oberfläche | HCP |
Korrosionsschutzklasse | C4 |
Zertifizierung
Dieses Produkt wurde mit dem "Gütezeichen Rohrbefestigung" ausgezeichnet und unterliegt der Fremdüberwachung nach RAL GZ-655.
CAD
Montage
Block auf Montageprofil aufschnappen, anschließend Verbindungselement mit Kontermutter festziehen. Zur Demontage nach dem Lösen der Kontermutter auf die Schulter (höchster Punkt) des Block-Oberteils drücken und vom Montageprofil abziehen.
