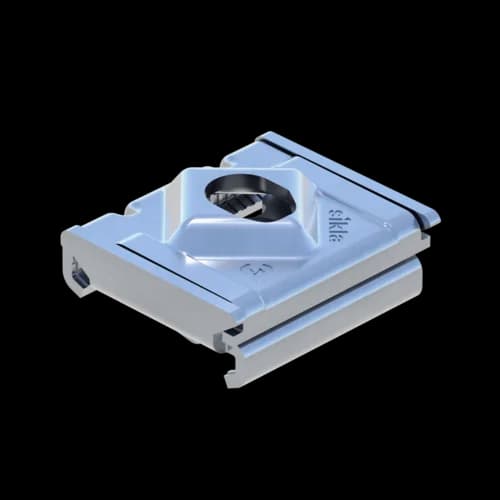

Block PBH 46 HCP

Gruppe: B114

Schnellmontagesystem zur Befestigung von Rohrschellen und anderen Bauteilen am siMetrix Montageprofil PRO 46

Nach Aufschnappen selbsthaltend durch Klemmwirkung, gleichzeitig leicht verschiebbar

Komplettierung durch Nutstifte PNS, Gewindestifte oder andere Verbindungselemente

Wählen Sie einen Typ

Typenübersicht
Allgemeine Informationen
Montage

Typenübersicht

Allgemeine Informationen

Schnellmontagesystem zur Befestigung von Rohrschellen und anderen Bauteilen am siMetrix Montageprofil PRO 46. Nach Aufschnappen selbsthaltend durch Klemmwirkung, gleichzeitig aber auch von Hand weiterhin leicht verschiebbar. Komplettierung durch Nutstifte PNS, Gewindestifte oder andere Verbindungselemente.

Zertifizierung

Dieses Produkt wurde mit dem "Gütezeichen Rohrbefestigung" ausgezeichnet und unterliegt der Fremdüberwachung nach RAL GZ-655.

Technische Daten

Material Grundkörper	Stahl
Oberfläche	HCP
Korrosionsschutzklasse	C4

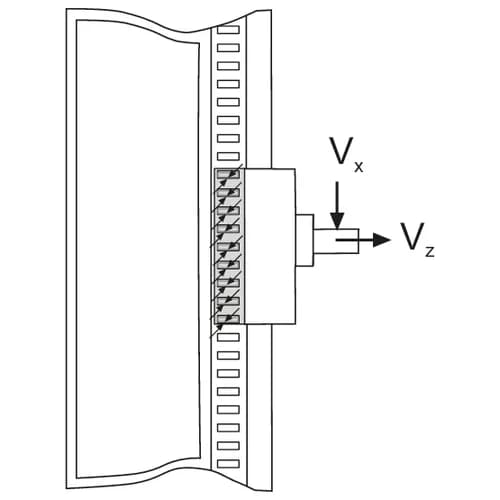

Lastwerte

Typ	-V_X,Gebr	V_X,Gebr	-V_Y,Gebr	V_Y,Gebr	-V_Z,Gebr	V_Z,Gebr
PBH 46 M 6 HCP	0,54 kN	0,54 kN	2,54 kN	2,54 kN	4,52 kN	4,52 kN
PBH 46 M 8 HCP	0,54 kN	0,54 kN	2,54 kN	2,54 kN	4,52 kN	4,52 kN
PBH 46 M10 HCP	0,54 kN	0,54 kN	2,54 kN	2,54 kN	4,52 kN	4,52 kN
PBH 46 M12 HCP	0,54 kN	0,54 kN	2,54 kN	2,54 kN	4,52 kN	4,52 kN

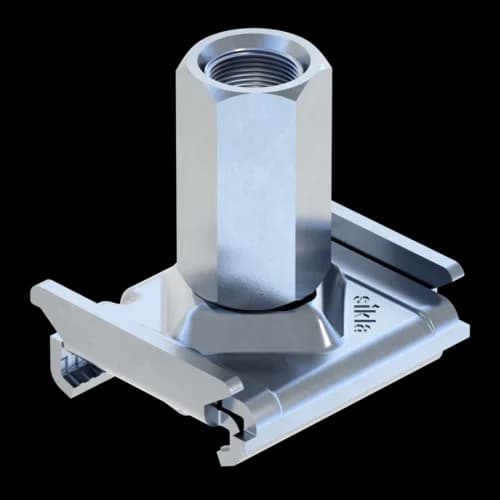

PBH 46 M16 HCP	0,54 kN	0,54 kN	2,54 kN	2,54 kN	4,52 kN	4,52 kN

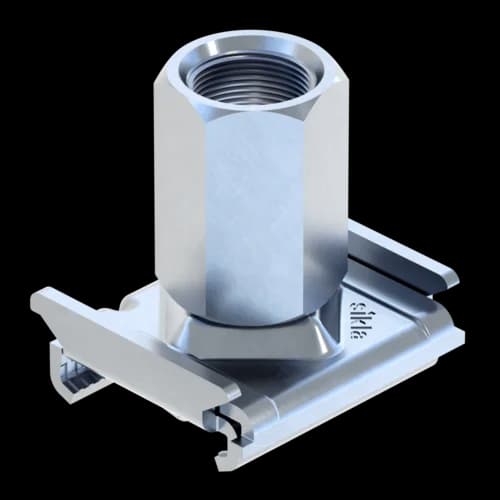

PBH 46 1/2'' HCP	0,54 kN	0,54 kN	2,54 kN	2,54 kN	4,52 kN	4,52 kN

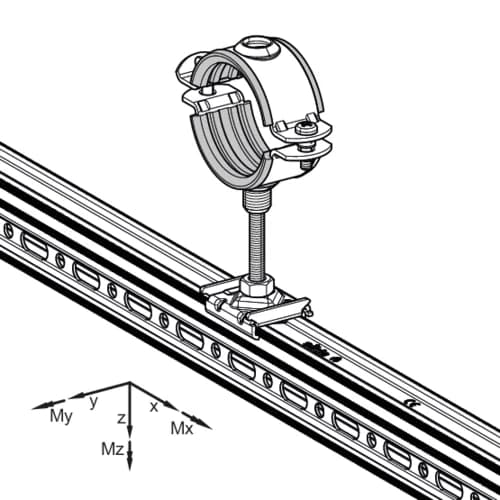

Typ	-M_X,Gebr	M_X,Gebr	-M_Y,Gebr	M_Y,Gebr
PBH 46 M 6 HCP	0,04 kNm	0,04 kNm	0,05 kNm	0,05 kNm
PBH 46 M 8 HCP	0,04 kNm	0,04 kNm	0,05 kNm	0,05 kNm
PBH 46 M10 HCP	0,04 kNm	0,04 kNm	0,05 kNm	0,05 kNm
PBH 46 M12 HCP	0,04 kNm	0,04 kNm	0,05 kNm	0,05 kNm
PBH 46 M16 HCP	0,04 kNm	0,04 kNm	0,05 kNm	0,05 kNm
PBH 46 1/2'' HCP	0,04 kNm	0,04 kNm	0,05 kNm	0,05 kNm

Lastrichtung nicht RAL-geprüft

Software

Dieses Produkt ist in der folgenden Software verfügbar.

Montage

Block auf Montageprofil aufschnappen, anschließend Verbindungselement mit Kontermutter festziehen. Zur Demontage nach dem Lösen der Kontermutter auf die Schulter (höchster Punkt) des Block-Oberteils drücken und vom Montageprofil abziehen.
