Typ 240/260

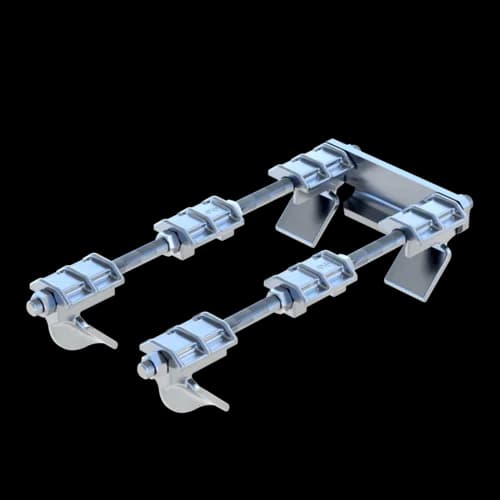

Axialstopp AS 240/260 HCP
Gruppe: A705
Artikel-Nr. 802794
Modifikation des siMotec Loslagers zu einseitigem Axialstopp auf Stahlträgern
Lager bleibt beweglich in Rohrachsrichtung, nur in einer Richtung limitiert
Gewährleistet definierten Gleitweg
Bitte melden Sie sich an um Preise und Verfügbarkeiten zu sehen
Technische Daten
BG | 172,5 mm |
H1 | 15,3 mm |
H2 | 42 mm |
L | 60 mm |
LG | 370 mm |
Ma | M12 |
t | 8 mm |
Axialstop AS bestehend aus:
4 Spannhaken
2 Gewindestifte
1 Axialstopp
Abhebesicherungen:
2 bei 240/260
4 bei 280/300
Sechskantmuttern:
8 bei AS 80/120 und AS 140/180 und 240/260
4 bei 200/220
12 bei AS 280/300
Lastwerte
-VX,Gebr | 12,00 kN |
VX,Gebr | 12,00 kN |
Lastaufnahmen entsprechen den Werten des Festpunktsets XS (siehe hierzu die Dokumentation im Katalog), in Achsrichtung jedoch maximal 12 kN je Axialstopp.
Technische Daten
Material Grundkörper | Stahl |
Material Verbindungselement | Stahl |
Oberfläche | HCP |
Korrosionsschutzklasse | C4 |
Auch erhältlich mit DualShield C5H-Oberfläche für hochkorrosive Atmosphären.
Zertifizierung
Montage

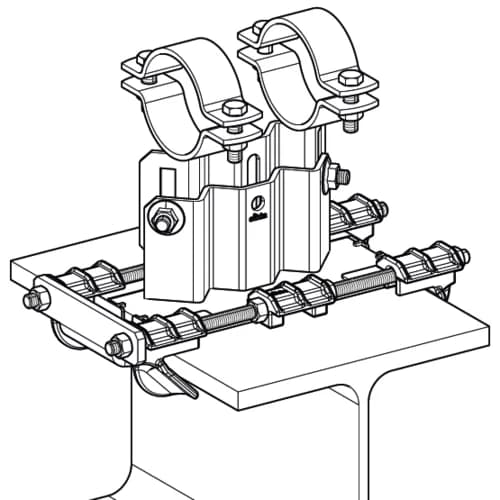

Anbindung des Axialstopps an den Träger unter Beachtung der vorgegebenen Anzugsmomente. Der gewünschte Gleitweg kann flexibel über die Muttern bis zum maximalen Überstand von 125 mm eingestellt werden. Dies entspricht der halben Gleitplatte zur Trägerkante. Kräfte in axialer Richtung können nur bei fachgerechter Verwendung von Durchrutschsicherungen (z.B. Knaggen) erreicht werden. Diese müssen bei der Auslegung der Rohrleitung vorgesehen werden und liegen in der Verantwortung des Rohrleitungsherstellers.
Max. Trägerflanschdicke t <= 30 mm
Verwendung:
| Typ | für Flanschbreite [mm] |
|---|---|
| AS 80/120 | 80 - 120 |
| AS 140/180 | 121 - 180 |
| AS 200/220 | 161 - 220 |
| AS 240/260 | 221 - 260 |
| AS 280/300 | 261 - 300 |
Anzugsmomente
| Flanschdicke [mm] | Trägerbreite 80 - 220 mm Anzugsmoment [Nm] |
Trägerbreite 221 - 300 mm Anzugsmoment [Nm] |
|---|---|---|
| 5 - 10 | 40 | 15 |
| 11 - 20 | 25 | 15 |
| 21 - 30 | 20 | 15 |
