AK F 100-80-E
Auslegerkonsole AK-E F100-F 80- 600 HCP
Gruppe: A820
Artikel-Nr. 117254
Fertigelement für einarmig auskragende Montagen an Trägerprofil F 100 oder zum Bau von Traversen
Variante „E“ ermöglicht Konstruktion ohne Überstand der Grundplatte
Direkte Anbindung an eingelassene Ankerschienen durch Rundlöcher in der Grundplatte
Bitte melden Sie sich an um Preise und Verfügbarkeiten zu sehen

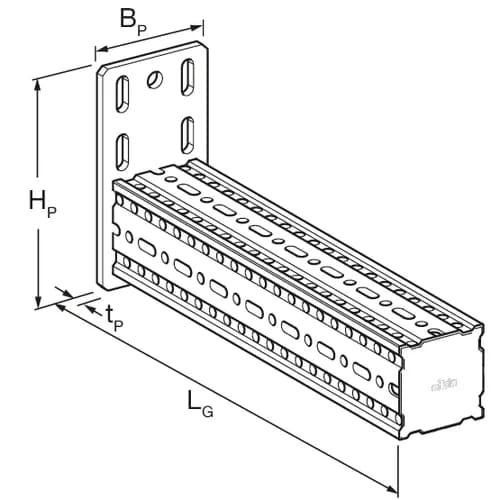

Technische Daten
BP | 100 mm |
HP | 170 mm |
LG | 609 mm |
tP | 8 mm |
Technische Daten
Material Grundkörper | Stahl |
Oberfläche | HCP |
Korrosionsschutzklasse | C4 |
Auch erhältlich mit DualShield C5H-Oberfläche für hochkorrosive Atmosphären.
Zertifizierung
CE-Kennzeichen (Leistungserklärung siehe Downloads)
ETA-24/0471
Montage
AK-E F 100: Formschlüssige Anbindung an Trägerprofil F 100 mittels 4 Formlockschrauben.
AK-E F 160-100: Zur formschlüssigen Anbindung an das Trägerprofil TP F 100/160 (Flanschseite 160) sind 4 Formlockschrauben FLS F zu verwenden. Wand- und Deckenanbindung mittels 4 Schwerlastankern M10.
Ausführung AK-E F 100 und AK-E F 160-100: Platte verschweißt mit Trägerprofil F 100
Ausführung AK-E F 100-80: Platte verschweißt mit Trägerprofil F 80
