AK F 100-E

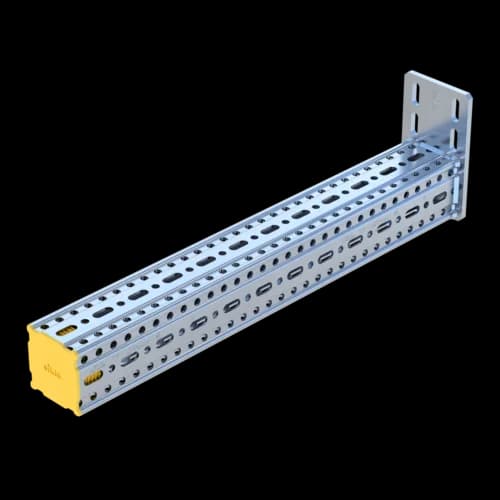

AK F 100-80-E

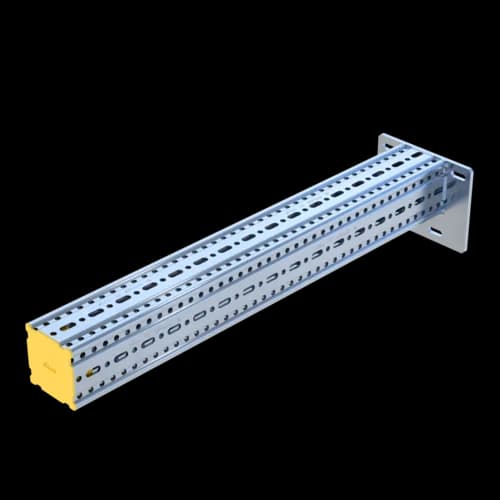

AK F 100/160-100-E
Gruppe: A820
Fertigelement für einarmig auskragende Montagen an Trägerprofil F 100 oder zum Bau von Traversen
Variante „E“ ermöglicht Konstruktion ohne Überstand der Grundplatte
Direkte Anbindung an eingelassene Ankerschienen durch Rundlöcher in der Grundplatte
Bitte melden Sie sich an um Preise und Verfügbarkeiten zu sehen
AK-E F 100: Formschlüssige Anbindung an Trägerprofil F 100 mittels 4 Formlockschrauben.
AK-E F 160-100: Zur formschlüssigen Anbindung an das Trägerprofil TP F 100/160 (Flanschseite 160) sind 4 Formlockschrauben FLS F zu verwenden. Wand- und Deckenanbindung mittels 4 Schwerlastankern M10.
Ausführung AK-E F 100 und AK-E F 160-100: Platte verschweißt mit Trägerprofil F 100
Ausführung AK-E F 100-80: Platte verschweißt mit Trägerprofil F 80
Info | Typ | LG | Gewicht | Verpackung | Artikel-Nr. | Preis | |
| AK-E F100-F 80- 600 HCP | 609 mm | 4,9 kg/Stück | 1 Stück | 117254 | bitte einloggen | ||
| AK-E F100- 600 HCP | 609 mm | 7,84 kg/Stück | 1 Stück | 113070 | bitte einloggen | ||
| AK-E F100/160-F100- 800 HCP | 809 mm | 10,89 kg/Stück | 1 Stück | 117145 | bitte einloggen | ||
| AK-E F100/160-F100-1200 HCP | 1.209 mm | 15,09 kg/Stück | 1 Stück | 117146 | bitte einloggen | ||
Fertigelement für einarmig auskragende Montagen an Trägerprofil F 100 sowie Trägerkonsolen F 100 oder zum Bau von Traversen mit entsprechendem Anbindeteil. Die Variante 'E' ermöglicht eine Konstruktion aus Deckenstiel und Quertraverse ohne Überstand der Grundplatte in Längsrichtung. Durch die Rundlöcher in der Grundplatte ist eine direkte Anbindung an eingelassenen Ankerschienen möglich. Der Typ AK-E F 100-F 80 erlaubt die Systemkombination von Trägerprofil F 100 mit F 80/80. Der Typ AK-E F 100/160 - F100 erlaubt die Systemkombination von Trägerprofil F 100/160 mit F 100/100
Zertifizierung
CE-Kennzeichen (Leistungserklärung siehe Downloads)
ETA-24/0471
Material Grundkörper | Stahl |
Oberfläche | HCP |
Korrosionsschutzklasse | C4 |
Auch erhältlich mit DualShield C5H-Oberfläche für hochkorrosive Atmosphären.
