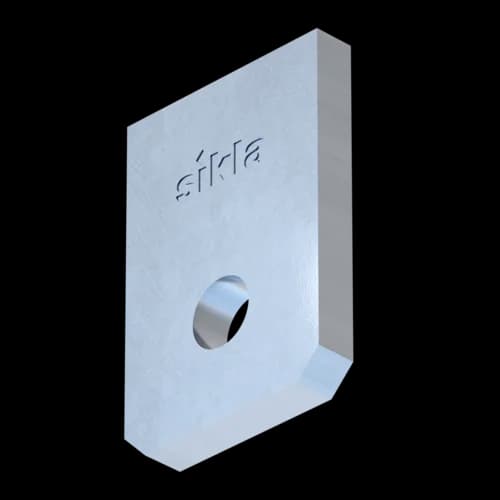

Anschweißlasche HPA M12-2 HCP
Gruppe: A299
Artikel-Nr. 113018
Anschweißlasche als Baukörperanschluss an Stahlprofile und -platten

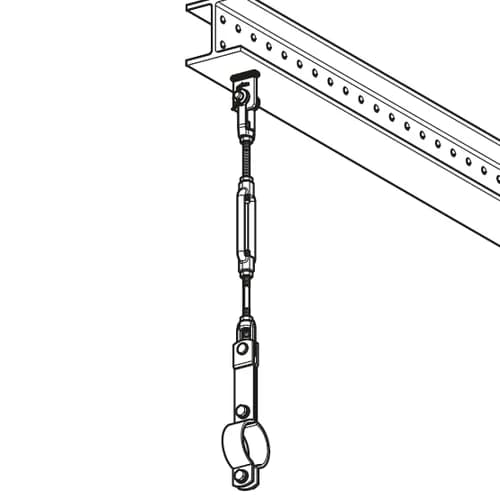

Basis für Anbindung der Sikla Lastkette mit Verbindungsteile-Set LKV und Rohrschelle Stabil Form C LK

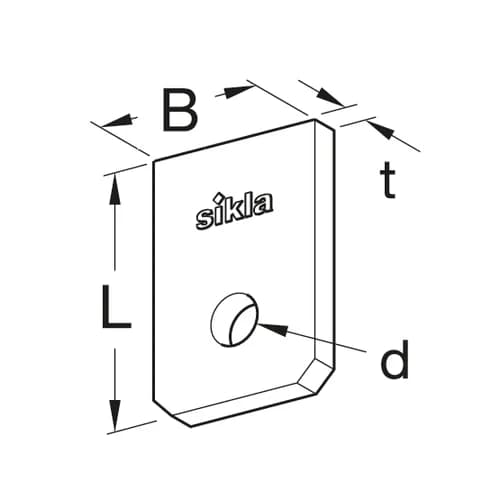

Technische Daten
L | 65 mm |
B | 45 mm |
t | 8 mm |
Lastwerte
-VZ,Gebr | 12,10 kN |
Die Anforderungen an die Ausführung und Konstruktion der Bauteile, deren Auslegung sowie deren Nachweise und Belastungsprüfungen erfolgten in Anlehnung an die Richtlinien VGB R 510 L Teil I, KTA 3205.3 sowie an die DIN EN 13480-3.
Technische Daten
Material Grundkörper | Stahl |
Oberfläche | HCP |
Korrosionsschutzklasse | C4 |
Zertifizierung
Montage

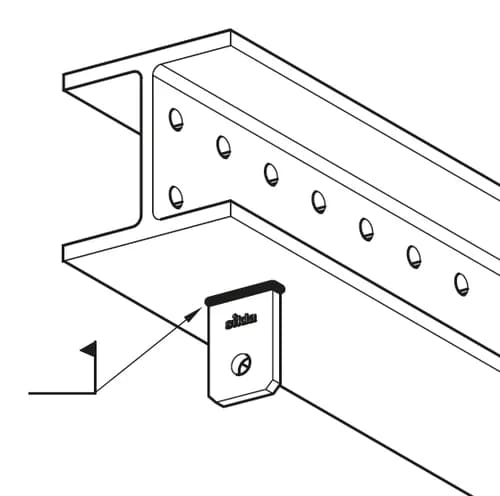

Anschweißlasche am Träger ausrichten und anschweißen. Die HCP-Oberfläche zeichnet sich durch eine sehr gute Schweißeignung aus.
Unverbindliche Empfehlung für Schweißnahtdicke a: 4,0 mm (Höhe des gleichschenkligen Dreiecks)
