Adapterplatte AP 46 80/120 HCP
Gruppe: B109
Artikel-Nr. 802158
Anbindung von AK 46 oder WBD-Halter 46 an Stahlträger mit Flanschbreiten 80–120 mm
Bitte melden Sie sich an um Preise und Verfügbarkeiten zu sehen
Wählen Sie Ihr Land
Gehen Sie auf Ihre lokale Sikla-Seite und entdecken Sie Angebote für Ihr Land oder Ihre Verkaufsregion:
Land
Gruppe: B109
Artikel-Nr. 802158
Anbindung von AK 46 oder WBD-Halter 46 an Stahlträger mit Flanschbreiten 80–120 mm
Bitte melden Sie sich an um Preise und Verfügbarkeiten zu sehen

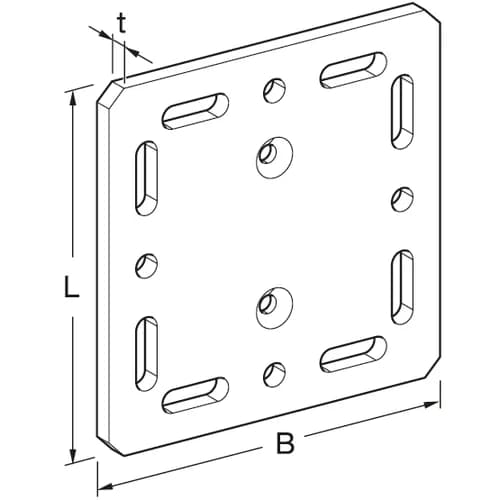

BP | 220 mm |
bP | 14 mm |
dP | 14 mm |
HP | 220 mm |
HP1 | 170 mm |
IZP | 30 mm |
tP | 12 mm |
Adapterplatte
Montageset AP:
2 Senkschrauben M10 x 35 - 8.8
2 Sechskantmuttern M10
2 Unterlegscheiben
Material Grundkörper | Stahl |
Oberfläche | HCP |
Korrosionsschutzklasse | C4 |
Formschlüssige Verbindung von Adapterplatte mit Auslegerkonsole AK 46 oder WBD 46 mittels Senkschrauben und Muttern. Kraftschlüssige Befestigung an Stahlträgern über Montageset MS 5P M12 S.
| Lochung für | Anbindung an Trägerflanschbreite [mm] | Anzugsmoment Befestigungsset [Nm] |
|---|---|---|
| M12 | 80 - 120 | 81 |
Zertifizierung
