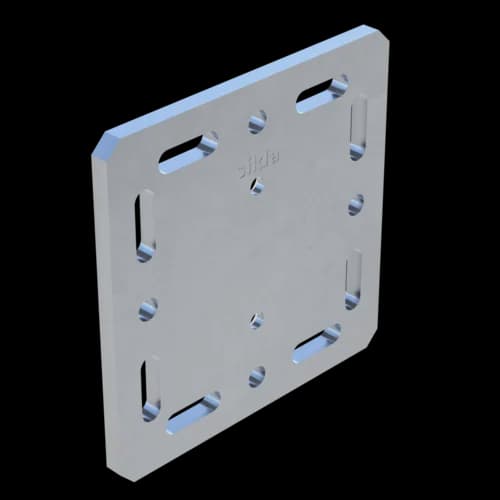

Adapterplatte AP 46 HCP
Gruppe: B109
Anbindung von AK 46 oder WBD-Halter 46 an Stahlträger mit Flanschbreiten 80–120 mm
Typenübersicht
Allgemeine Informationen

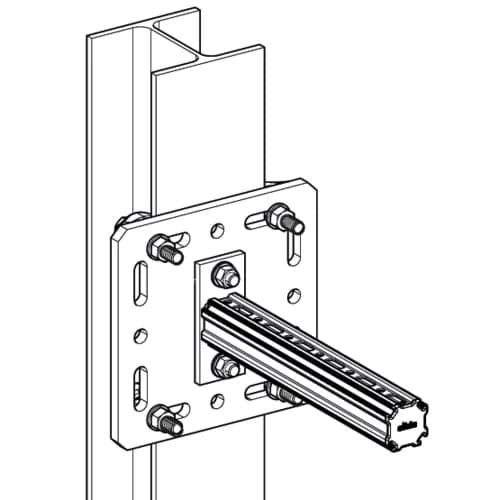

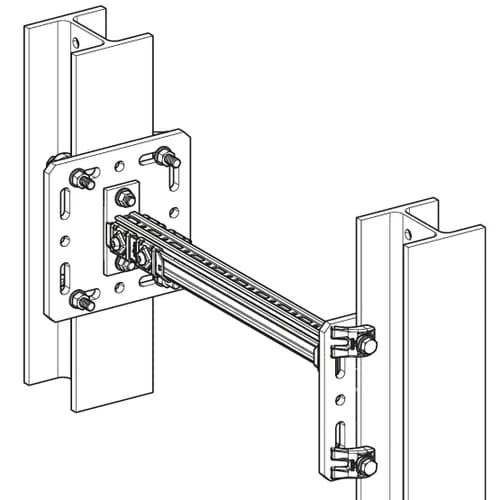

Ermöglicht die Anbindung einer Auslegerkonsole AK 46 oder eines WBD-Halters 46 an Stahlträgern der Trägerflanschbreiten 80 bis 120 mm.
Technische Daten
Material Grundkörper | Stahl |
Oberfläche | HCP |
Korrosionsschutzklasse | C4 |
Software
Dieses Produkt ist in der folgenden Software verfügbar.
Montage

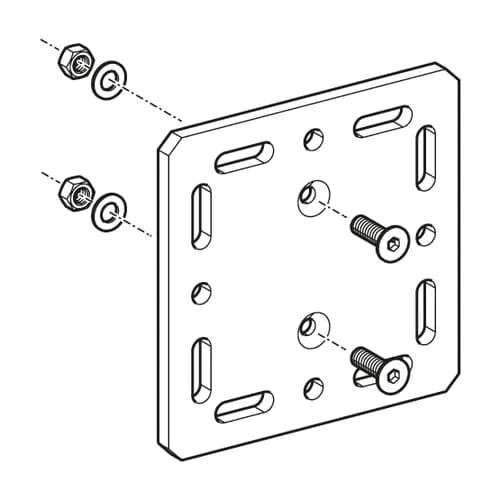

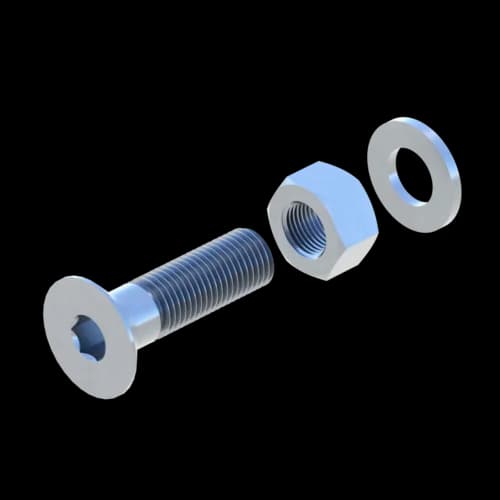

Formschlüssige Verbindung von Adapterplatte mit Auslegerkonsole AK 46 oder WBD 46 mittels Senkschrauben und Muttern. Kraftschlüssige Befestigung an Stahlträgern über Montageset MS 5P M12 S.
