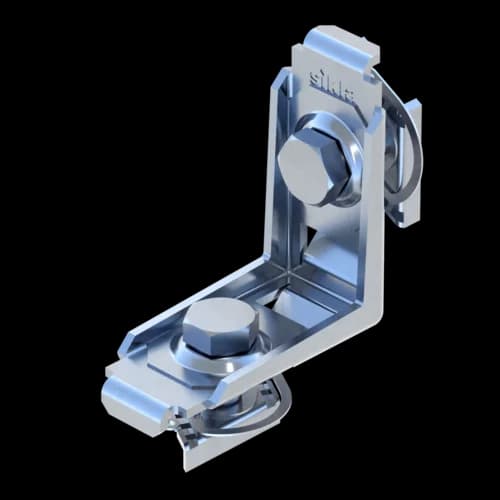

Verbinder CN CC27
Gruppe: 2726
Komplett-Verbindungselement für Rahmenkonstruktionen aus Montageschienen MS 27
Schnell-Verbindungstechnik für 90°-Knoten des Schienensystems 27, verriegelt automatisch durch Druck auf den Schraubenkopf
Sichere form- und kraftschlüssige Verbindung mit gezahnter Gewindeplatte und Spannschraube M8, hohe Steifigkeit durch hochfesten Werkstoff
Typenübersicht
Allgemeine Informationen
Komplett-Verbindungselement für Rahmenkonstruktionen aus Montageschienen MS 27. Schnell-Verbindungstechnik für 90° Knoten des Schienensystem 27. Verriegelt automatisch durch Druck auf den Schraubenkopf und fixiert zugleich das Eigengewicht. Sichere form- und kraftschlüssige Verbindung. Gezahnte Gewindeplatte mit Spannschraube M8. Hohe Steifigkeit durch hochfesten Werkstoff und Formgebung.
Zertifizierung
Technische Daten
Material Grundkörper | Stahl |
Material Verbindungselement | Stahl |
Oberfläche | galvanisch verzinkt (Fe//Zn) |
Korrosionsschutzklasse | C2 |
Lastwerte
Typ | VX,Gebr | VZ,Gebr |
CN CC27 - 90° | 0,80 kN | 0,80 kN |
